خرید اوریفیس اکسپنشن دانفوس برای چیلر و سردخانه

اوریفیس دانفوس یا Danfoss Expansion Valve Orifice بخش قابل‌تعویض مجموعه شیر انبساط T2 و TE2 است. انتخاب شماره مناسب اوریفیس مقدار ظرفیت قابل عبور از شیر را متناسب با مبرد و شرایط کاری سیستم تعیین می‌کند.

به همین دلیل برای خرید سوزن اکسپنشن نباید فقط شماره قطعه قبلی یا ظرفیت نامی دستگاه ملاک قرار گیرد. نوع مبرد و شرایط تبخیر و کندانس نیز بر ظرفیت واقعی هر اوریفیس اثر دارند.

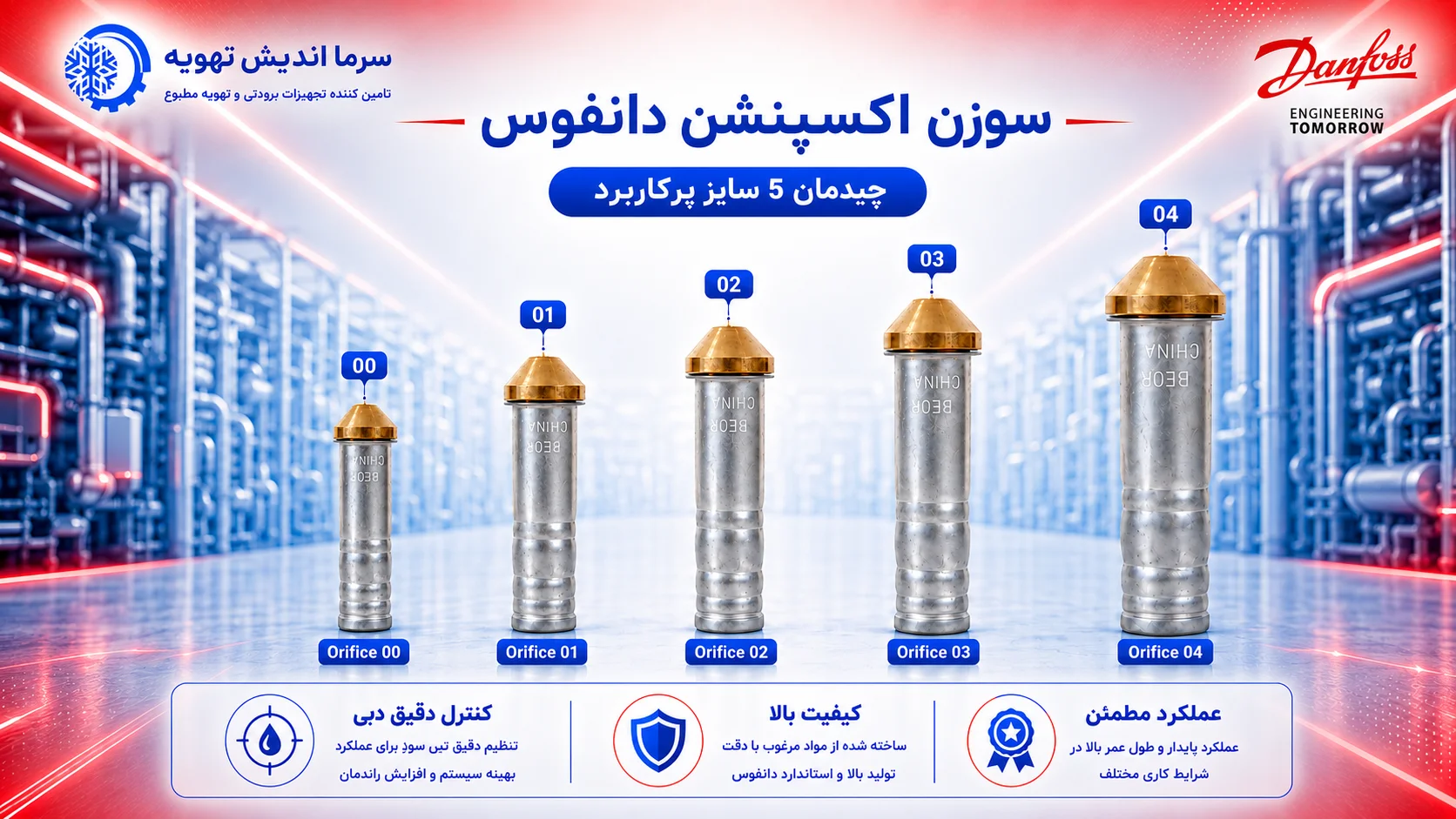

شماره سوزن اکسپنشن دانفوس T2 و TE2

اوریفیس‌های استاندارد خانواده T2 و TE2 در شماره‌های مختلف عرضه می‌شوند. شماره اوریفیس معرف سایز و ظرفیت آن در مجموعه شیر انبساط است.

با افزایش شماره اوریفیس، ظرفیت عبور در یک شرایط مشخص افزایش پیدا می‌کند؛ اما ظرفیت دقیق هر شماره به نوع مبرد و شرایط عملکرد سیستم وابسته است. بنابراین انتخاب شماره فقط براساس ترتیب 00 تا 06 توصیه نمی‌شود.

تفاوت شیر انبساط دانفوس T2 و TE2

T2 و TE2 از یک خانواده شیر انبساط ترموستاتیکی هستند و از اوریفیس‌های قابل‌تعویض استفاده می‌کنند. تفاوت مهم این دو مدل در نحوه Equalization فشار است.

بنابراین هنگام سفارش اوریفیس بهتر است مدل کامل شیر نیز مشخص باشد و در صورت تعویض مجموعه شیر، نوع T2 یا TE2 با طراحی سیستم تطبیق داده شود.

اوریفیس Flare و Solder دانفوس

در برنامه قطعات T2 و TE2، اوریفیس‌ها با پیکربندی‌های متناسب با اتصال Flare و Solder عرضه می‌شوند. به همین دلیل علاوه بر شماره اوریفیس، نوع مجموعه و کد فنی قطعه نیز باید هنگام سفارش بررسی شود.

دو اوریفیس با شماره یکسان می‌توانند کد فنی متفاوتی داشته باشند؛ بنابراین ثبت سفارش فقط با عبارت‌هایی مانند «سوزن شماره ۳ دانفوس» همیشه برای تعیین قطعه دقیق کافی نیست.

چگونه شماره سوزن اکسپنشن دانفوس را انتخاب کنیم؟

انتخاب Orifice مناسب باید براساس ظرفیت واقعی موردنیاز شیر انبساط انجام شود. مهم‌ترین اطلاعات موردنیاز عبارت‌اند از:

• مدل شیر؛ T2 یا TE2
• شماره اوریفیس فعلی در صورت موجود بودن
• کد فنی اوریفیس
• نوع گاز مبرد
• ظرفیت اواپراتور
• دمای تبخیر
• دمای کندانس
• دمای مایع ورودی به شیر
• اختلاف فشار دو طرف شیر
• شرایط سوپرهیت
• نوع اتصال Flare یا Solder

اگر شماره مناسب مشخص نیست، بهتر است انتخاب اوریفیس از روی جدول ظرفیت همان مبرد و شرایط طراحی سیستم انجام شود.

آیا شماره بزرگ‌تر اوریفیس بهتر است؟

خیر. شماره بزرگ‌تر به معنی مناسب‌تر بودن اوریفیس برای تمام سیستم‌ها نیست. اوریفیس بیش‌ازحد بزرگ می‌تواند کنترل صحیح جریان مبرد را مختل کند و اوریفیس کوچک نیز ممکن است ظرفیت موردنیاز اواپراتور را تأمین نکند.

هدف، انتخاب شماره‌ای است که ظرفیت آن در شرایط واقعی سیستم با بار اواپراتور هماهنگ باشد.

سازگاری اوریفیس دانفوس با مبرد

ظرفیت یک شماره اوریفیس برای مبردهای مختلف یکسان نیست. به همین دلیل هنگام انتخاب باید نوع مبرد دقیق سیستم مشخص باشد و جدول ظرفیت مربوط به همان مبرد بررسی شود.

در صورت تغییر مبرد نیز نباید بدون محاسبه از همان شماره اوریفیس قبلی استفاده شود؛ زیرا ظرفیت شیر در شرایط جدید می‌تواند تغییر کند.

تعویض سوزن اکسپنشن T2 و TE2

یکی از ویژگی‌های خانواده T2 و TE2 امکان تعویض Orifice Assembly است. این ساختار امکان تغییر ظرفیت، سرویس و تعویض اوریفیس را بدون جایگزینی کل شیر در شرایط مناسب فراهم می‌کند.

هنگام بازکردن مجموعه باید وضعیت فیلتر، نشیمنگاه و آلودگی مدار نیز بررسی شود و پس از نصب، عملکرد شیر و سوپرهیت سیستم کنترل شود.

قیمت سوزن اکسپنشن دانفوس

قیمت اوریفیس دانفوس به شماره سوزن، کد فنی، نوع اتصال، نوع محصول و شرایط موجودی بستگی دارد. بنابراین بهتر است هنگام استعلام، شماره اوریفیس به همراه مدل شیر و کد محصول اعلام شود.

اطلاعات لازم برای سفارش اوریفیس Danfoss

• شماره اوریفیس؛ 00 تا 06 یا کد مدل موردنظر
• کد فنی محصول در صورت موجود بودن
• مدل شیر T2 یا TE2
• تصویر سوزن یا شیر قبلی
• نوع مبرد
• ظرفیت سیستم یا اواپراتور
• نوع اتصال
• تعداد موردنیاز

خرید سوزن اکسپنشن دانفوس از سرما اندیش

برای خرید سوزن اکسپنشن دانفوس ابتدا شماره اوریفیس مناسب را براساس مدل شیر، مبرد و ظرفیت سیستم مشخص کنید و سپس محصولات موجود در این صفحه را از نظر شماره و کد فنی مقایسه کنید.

در صورت نامشخص بودن شماره مناسب، تصویر شیر و اوریفیس قبلی همراه با نوع مبرد و ظرفیت سیستم می‌تواند برای بررسی گزینه مناسب استفاده شود.
