سیستم‌های تهویه مطبوع؛ راهنمای جامع نحوه کارکرد، طراحی، ساخت و انتخاب گاز مبرد

این مقاله تصویری جامع از سیستم‌های تهویه مطبوع ارائه می‌دهد؛ از تعریف HVAC و چرخه تبرید تا نقش گاز مبرد، انواع مبردها، اجزای اصلی و سیستم‌هایی مانند چیلر، هواساز و فن‌کویل. همچنین مراحل طراحی و ساخت، اشتباهات رایج، معیارهای انتخاب، نگهداری و روندهای آینده صنعت تهویه مطبوع بررسی می‌شوند تا ارتباط میان طراحی، راندمان، ایمنی و کیفیت هوای داخل روشن‌تر شود.

سیستم‌های تهویه مطبوع یکی از مهم‌ترین بخش‌های ساختمان‌های مسکونی، تجاری، اداری، بیمارستانی و صنعتی محسوب می‌شوند. برخلاف تصور عمومی، وظیفه سیستم تهویه مطبوع فقط خنک کردن هوا نیست. یک سیستم HVAC استاندارد باید بتواند دما، رطوبت، کیفیت هوای داخل، میزان هوای تازه، حرکت هوا و در برخی پروژه‌ها فشار فضا را کنترل کند.

عبارت HVAC از سه واژه Heating به‌معنای گرمایش، Ventilation به‌معنای تهویه و Air Conditioning به‌معنای سرمایش و تهویه مطبوع تشکیل شده است. هدف اصلی این سیستم، ایجاد آسایش حرارتی و تأمین هوای داخل با کیفیت مناسب است. استانداردهای ASHRAE نیز طراحی تهویه، کیفیت هوای داخل و آسایش حرارتی را بخش‌های به‌هم‌پیوسته یک سیستم تهویه مطبوع می‌دانند.

در این مقاله به زبان ساده اما تخصصی بررسی می‌کنیم که سیستم تهویه مطبوع چیست، چگونه کار می‌کند، چه اجزایی دارد، گاز مبرد چه نقشی در آن ایفا می‌کند و طراحی و ساخت یک دستگاه تهویه مطبوع اصولی چگونه انجام می‌شود.

سیستم تهویه مطبوع چیست؟

سیستم تهویه مطبوع مجموعه‌ای از تجهیزات مکانیکی، الکتریکی و کنترلی است که شرایط هوای داخل ساختمان یا فضای صنعتی را مدیریت می‌کند. این سیستم ممکن است وظایف زیر را بر عهده داشته باشد:

• سرمایش محیط در فصل گرم
• گرمایش محیط در فصل سرد
• تأمین هوای تازه
• خروج هوای آلوده و بوهای نامطبوع
• کنترل رطوبت نسبی
• فیلتراسیون گردوغبار و ذرات معلق
• کنترل فشار مثبت یا منفی فضا
• توزیع یکنواخت هوا
• کنترل هوشمند دما و مصرف انرژی

برای مثال، در یک ساختمان مسکونی ممکن است تمرکز اصلی بر کنترل دما و رطوبت باشد؛ اما در بیمارستان، آزمایشگاه، اتاق تمیز یا سالن تولید دارو، کنترل فشار، تعداد تعویض هوا، فیلتراسیون و مسیر حرکت هوا اهمیت بسیار بیشتری دارد.

به همین دلیل، طراحی سیستم تهویه مطبوع باید بر اساس نوع ساختمان، تعداد افراد، شرایط اقلیمی، کاربری فضا و میزان آلاینده‌های احتمالی انجام شود.

تفاوت تهویه، سرمایش و تهویه مطبوع

سه مفهوم تهویه، سرمایش و تهویه مطبوع نباید به‌جای یکدیگر استفاده شوند.

تهویه به ورود هوای تازه و خروج هوای آلوده گفته می‌شود.

سرمایش فقط به کاهش دمای محیط اشاره دارد.

تهویه مطبوع مجموعه‌ای از عملیات سرمایش، گرمایش، کنترل رطوبت، فیلتراسیون و تأمین هوای تازه است.

بنابراین ممکن است یک دستگاه فقط هوا را جابه‌جا کند و سیستم تهویه باشد، اما الزاماً یک سیستم کامل تهویه مطبوع محسوب نشود.

EPA نیز تأکید می‌کند که تهویه مناسب باعث رقیق‌سازی و خروج آلاینده‌های داخلی می‌شود؛ بااین‌حال کیفیت هوای بیرون، نوع فیلتر و منابع آلودگی داخل ساختمان نیز باید هم‌زمان بررسی شوند.

سیستم تهویه مطبوع چگونه کار می‌کند؟

عملکرد بیشتر سیستم‌های سرمایشی متداول بر مبنای انتقال حرارت است. دستگاه تهویه مطبوع سرما تولید نمی‌کند؛ بلکه گرمای داخل ساختمان را جذب کرده و آن را به محیط بیرون منتقل می‌کند.

در سیستم‌های تراکمی، این انتقال حرارت به کمک ماده‌ای به نام گاز مبرد یا سیال مبرد انجام می‌شود. مبرد در یک مدار بسته حرکت می‌کند و با تغییر فشار و حالت فیزیکی خود، گرما را در یک نقطه جذب و در نقطه دیگری دفع می‌کند.

چرخه تبرید تراکمی معمولاً از چهار بخش اصلی تشکیل شده است:

1. کمپرسور
2. کندانسور
3. شیر انبساط
4. اواپراتور

وزارت انرژی آمریکا نیز چرخه معمول تجهیزات تهویه مطبوع مستقیم را شامل کمپرسور، کندانسور، وسیله انبساط و اواپراتور معرفی می‌کند.

مرحله اول: تراکم مبرد در کمپرسور

مبرد پس از خروج از اواپراتور معمولاً به‌شکل بخار کم‌فشار وارد کمپرسور می‌شود. کمپرسور با مصرف انرژی الکتریکی، فشار و دمای مبرد را افزایش می‌دهد.

در نتیجه، مبرد به بخاری با فشار و دمای بالا تبدیل می‌شود و برای ورود به کندانسور آماده خواهد شد.

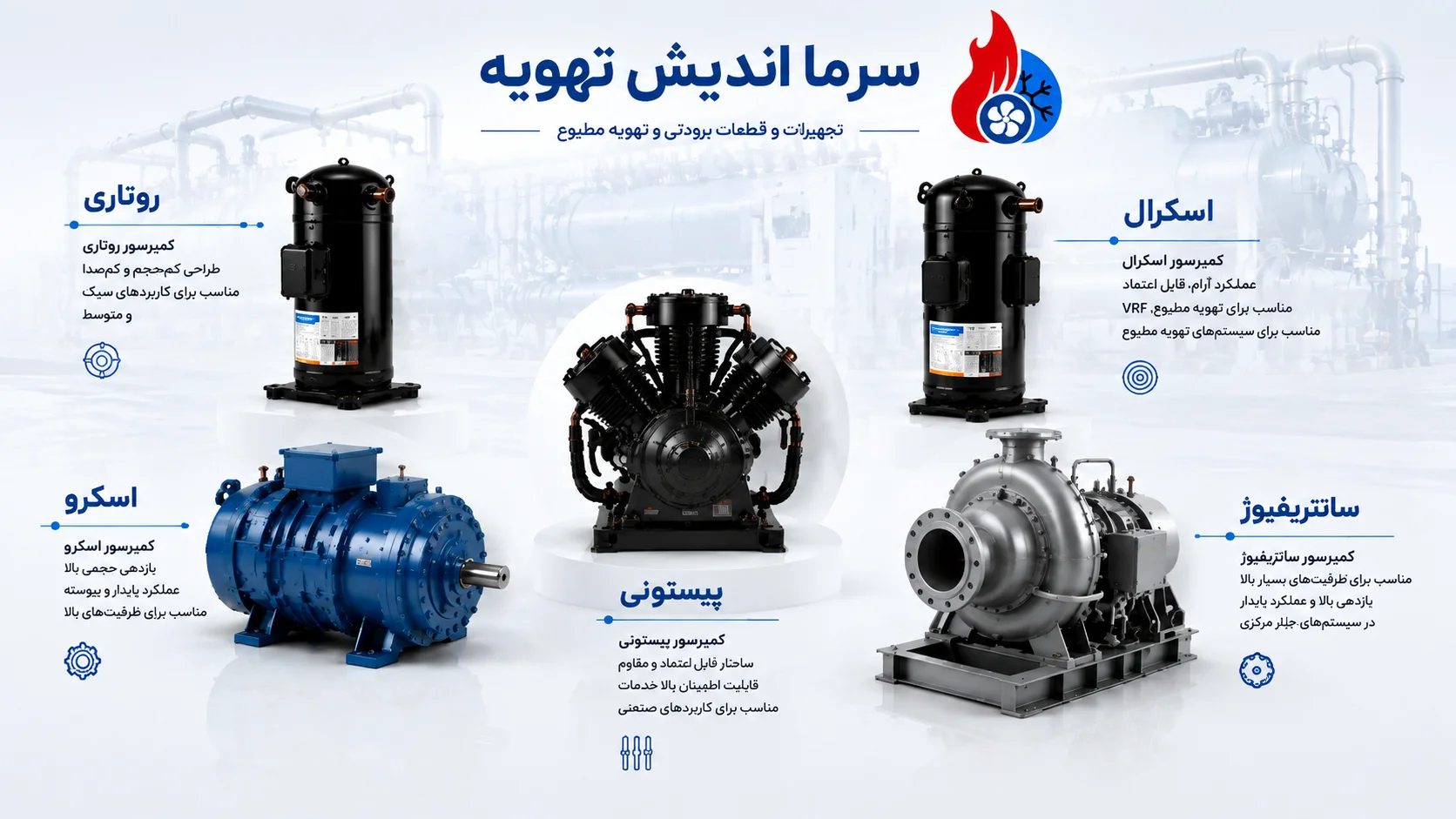

کمپرسورها در مدل‌های مختلفی تولید می‌شوند:

• کمپرسور روتاری
• کمپرسور اسکرال
• کمپرسور رفت‌وبرگشتی
• کمپرسور اسکرو
• کمپرسور سانتریفیوژ

انتخاب نوع کمپرسور به ظرفیت دستگاه، نوع مبرد، شرایط عملکرد، میزان صدای مجاز و کاربری پروژه بستگی دارد.

مرحله دوم: دفع گرما در کندانسور

بخار داغ و پرفشار وارد کندانسور می‌شود. در کندانسور، گرمای مبرد به هوای بیرون یا آب برج خنک‌کننده منتقل می‌شود.

با دفع حرارت، مبرد به‌تدریج از حالت بخار به مایع پرفشار تبدیل می‌شود. کندانسورها معمولاً در دو گروه اصلی قرار می‌گیرند:

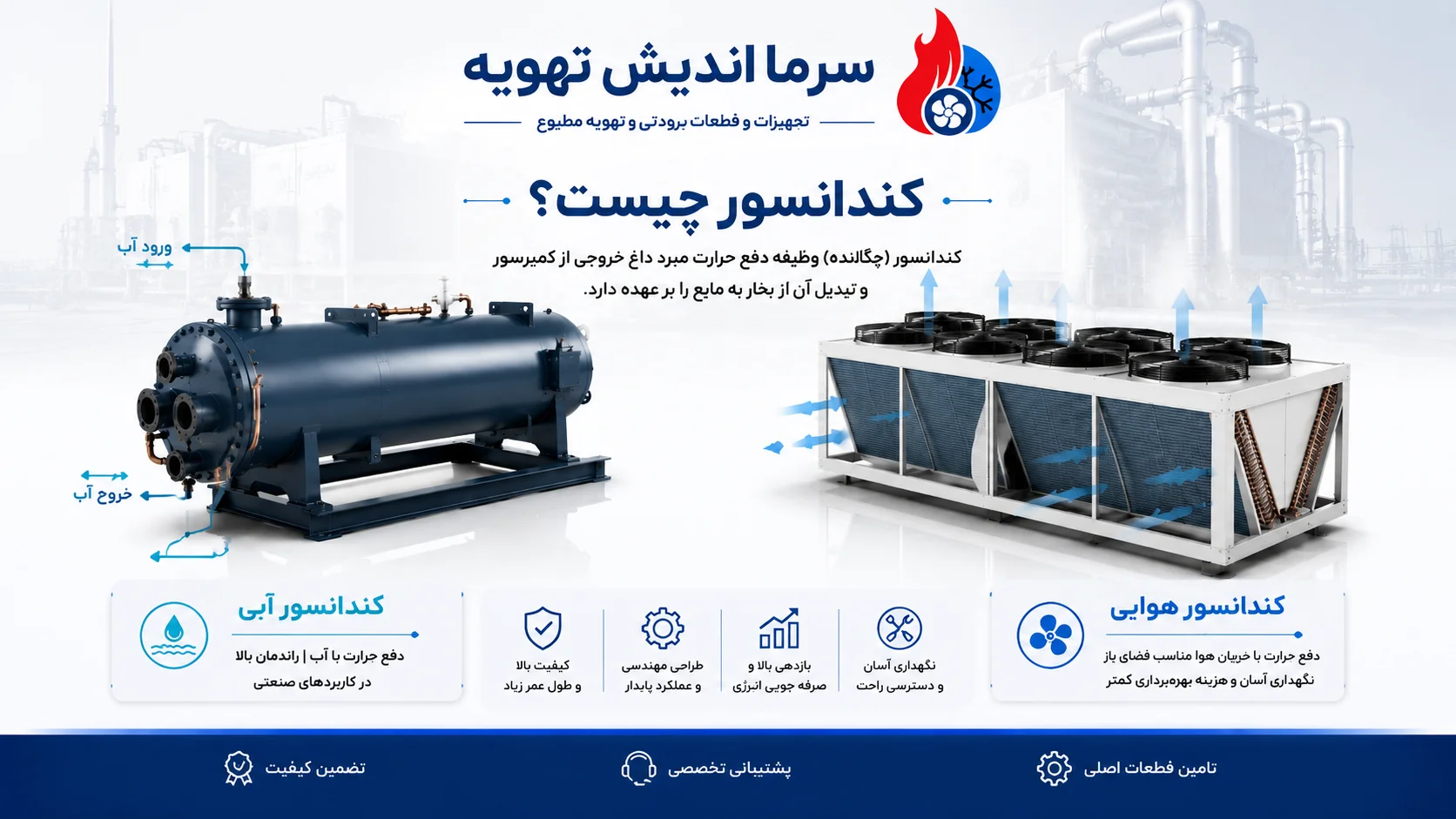

• کندانسور هواخنک
• کندانسور آب‌خنک

در کندانسور هواخنک، فن‌ها هوا را از روی کویل عبور می‌دهند. در کندانسور آب‌خنک، گرما ابتدا به آب منتقل شده و سپس معمولاً توسط برج خنک‌کننده دفع می‌شود.

مرحله سوم: کاهش فشار در شیر انبساط

مایع پرفشار پس از خروج از کندانسور وارد شیر انبساط می‌شود. شیر انبساط فشار مبرد را کاهش می‌دهد و مقدار ورود آن به اواپراتور را تنظیم می‌کند.

کاهش ناگهانی فشار باعث افت دمای مبرد می‌شود. مبرد سرد و کم‌فشار سپس وارد اواپراتور خواهد شد.

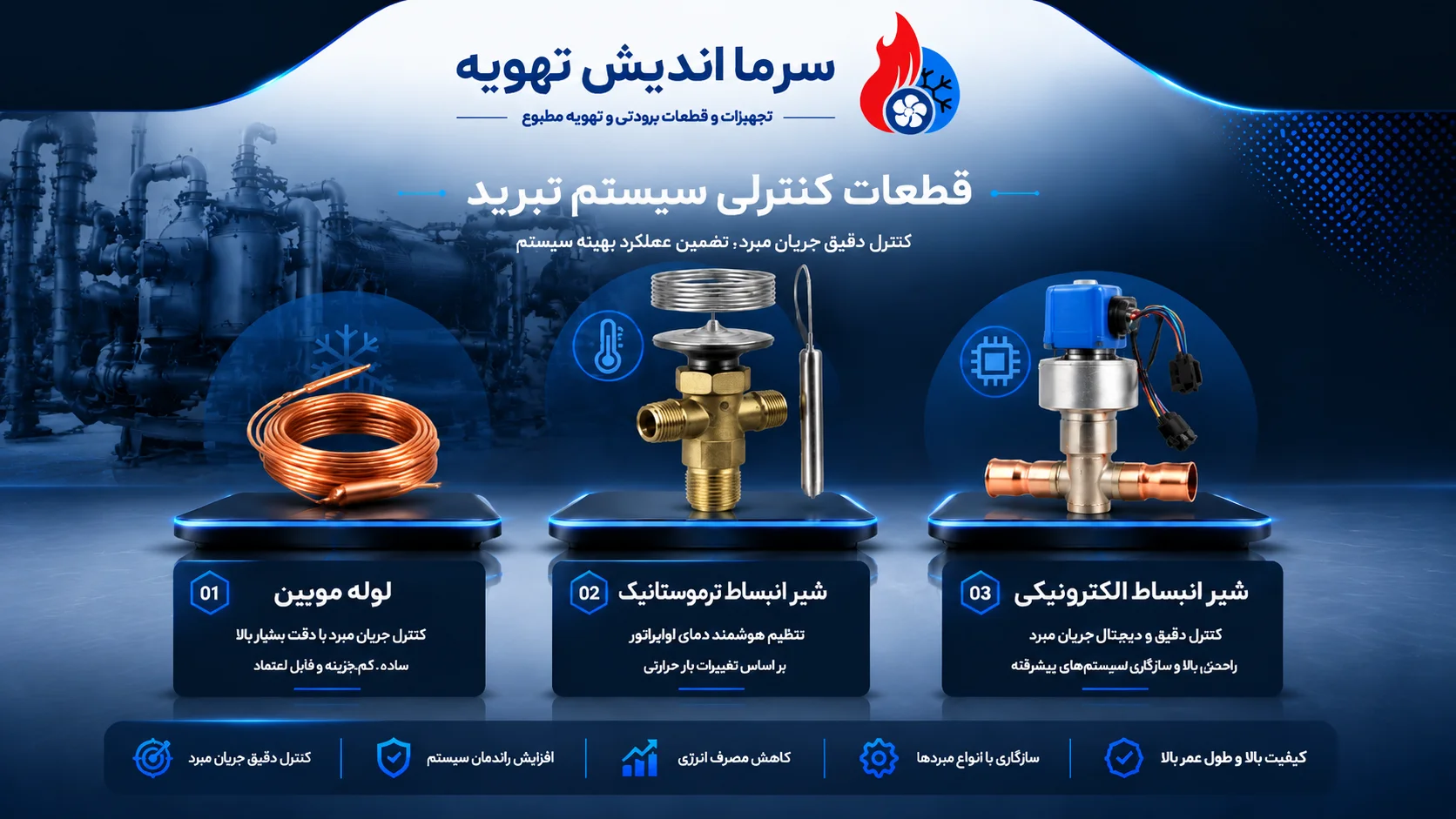

شیرهای انبساط ممکن است از نوع زیر باشند:

• لوله مویین
• شیر انبساط ترموستاتیک
• شیر انبساط الکترونیکی
• شیر شناور

شیر انبساط الکترونیکی امکان کنترل دقیق‌تر سوپرهیت و جریان مبرد را فراهم می‌کند و در بسیاری از سیستم‌های مدرن و ظرفیت متغیر استفاده می‌شود.

مرحله چهارم: جذب گرما در اواپراتور

مبرد سرد وارد کویل اواپراتور می‌شود و گرمای هوای داخل یا آب در حال گردش را جذب می‌کند. با جذب گرما، مبرد تبخیر شده و دوباره به بخار کم‌فشار تبدیل می‌شود.

سپس مبرد به کمپرسور بازمی‌گردد و چرخه دوباره تکرار می‌شود.

اگر اواپراتور مستقیماً هوا را خنک کند، سیستم از نوع انبساط مستقیم یا DX است. اگر اواپراتور آب را خنک کند، آب سرد تولیدشده به فن‌کویل‌ها یا هواسازها ارسال می‌شود؛ این ساختار در چیلرها متداول است.

گاز مبرد چیست و چه نقشی در سیستم تهویه مطبوع دارد؟

گاز مبرد یا Refrigerant سیالی است که در چرخه سرمایش حرکت می‌کند و وظیفه انتقال حرارت را بر عهده دارد. این ماده در قسمت‌های مختلف سیکل، بین حالت مایع و بخار تغییر وضعیت می‌دهد.

اصطلاح «گاز مبرد» در بازار رایج است، اما از نظر فنی مبرد همیشه گاز نیست و در طول سیکل به‌صورت مایع، بخار یا ترکیبی از هر دو حالت جریان دارد.

یک مبرد مناسب باید ویژگی‌های زیر را داشته باشد:

• ظرفیت مناسب انتقال حرارت
• فشار کاری قابل‌کنترل
• سازگاری با کمپرسور و روغن
• پایداری شیمیایی
• میزان سمیت قابل‌قبول
• اشتعال‌پذیری کنترل‌شده
• اثر تخریبی کم بر لایه ازن
• پتانسیل گرمایش جهانی پایین
• امکان بازیافت و شارژ مجدد
• دسترسی مناسب در بازار

ASHRAE برای نام‌گذاری و طبقه‌بندی ایمنی مبردها از استاندارد مشخصی استفاده می‌کند. در این طبقه‌بندی، حروف A و B نشان‌دهنده گروه سمیت و اعداد ۱، ۲L، ۲ و ۳ نشان‌دهنده سطح اشتعال‌پذیری هستند. برای نمونه، گروه A1 سمیت کمتر و عدم گسترش شعله در شرایط آزمون استاندارد را نشان می‌دهد؛ درحالی‌که مبردهای A2L اشتعال‌پذیری خفیف‌تری دارند و باید مطابق الزامات ایمنی استفاده شوند.

شاخص‌های ODP و GWP در انتخاب مبرد

برای ارزیابی اثرات زیست‌محیطی گازهای مبرد، دو شاخص اهمیت زیادی دارند.

شاخص ODP

ODP یا پتانسیل تخریب لایه ازن نشان می‌دهد یک مبرد تا چه اندازه می‌تواند به لایه ازن آسیب وارد کند.

مبردهای قدیمی خانواده CFC و HCFC، مانند برخی کاربردهای قدیمی R-12 و R-22، به‌دلیل داشتن کلر اثر مخربی بر لایه ازن داشتند. استفاده از این مواد در بسیاری از کشورها محدود یا متوقف شده است.

شاخص GWP

GWP یا پتانسیل گرمایش جهانی نشان می‌دهد انتشار یک گاز در مقایسه با دی‌اکسیدکربن چه اثری بر گرمایش زمین دارد.

برخی مبردهای HFC اگرچه تخریب مستقیمی بر لایه ازن ندارند، اما GWP بالایی دارند. به همین دلیل، اصلاحیه کیگالی پروتکل مونترال مسیر کاهش تدریجی مصرف HFCهای با GWP بالا و حرکت به سمت مبردهای کم‌GWP، گزینه‌های مصنوعی جدید و مبردهای طبیعی را تعیین کرده است.

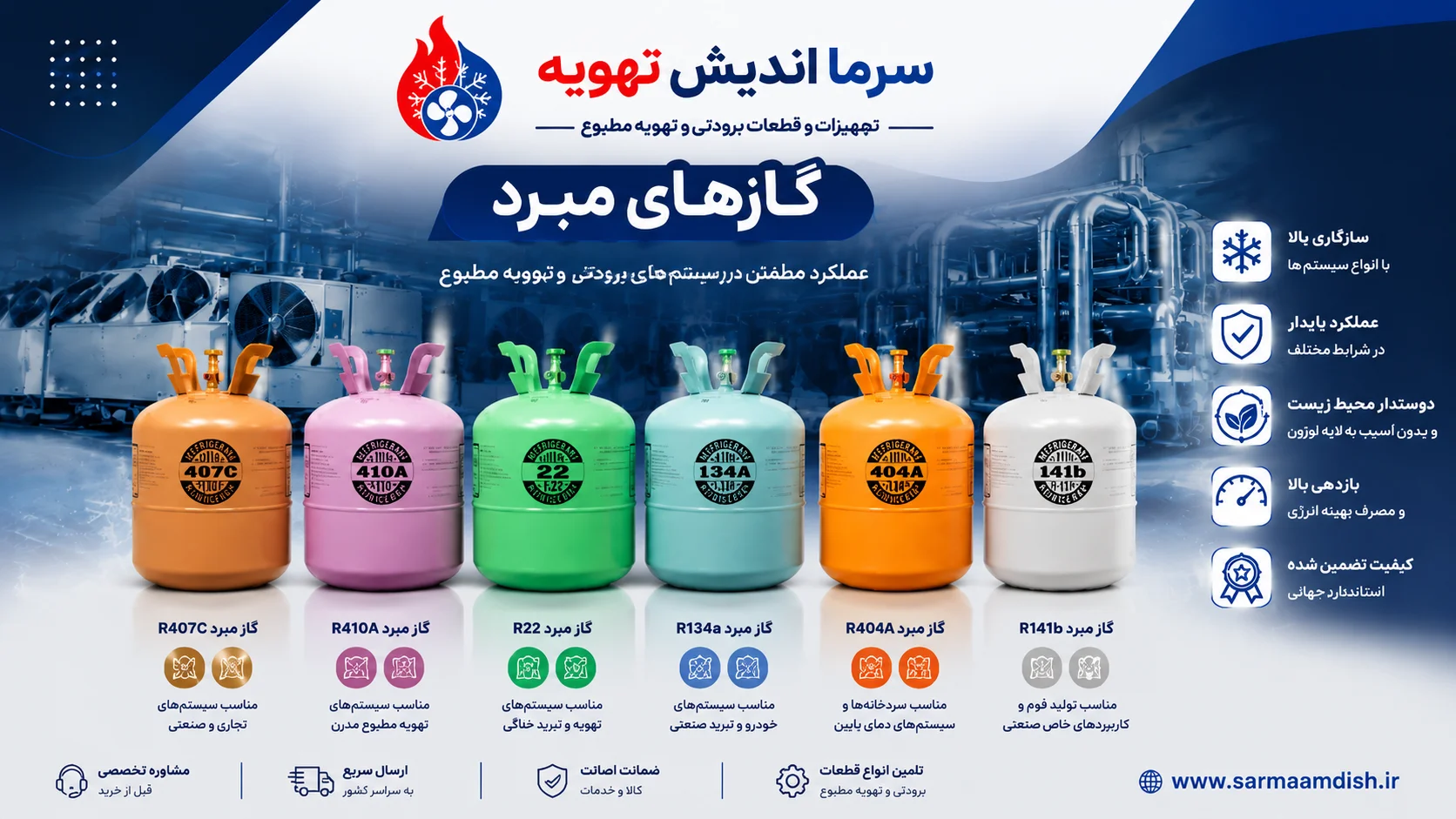

انواع گاز مبرد مورد استفاده در سیستم‌های تهویه مطبوع

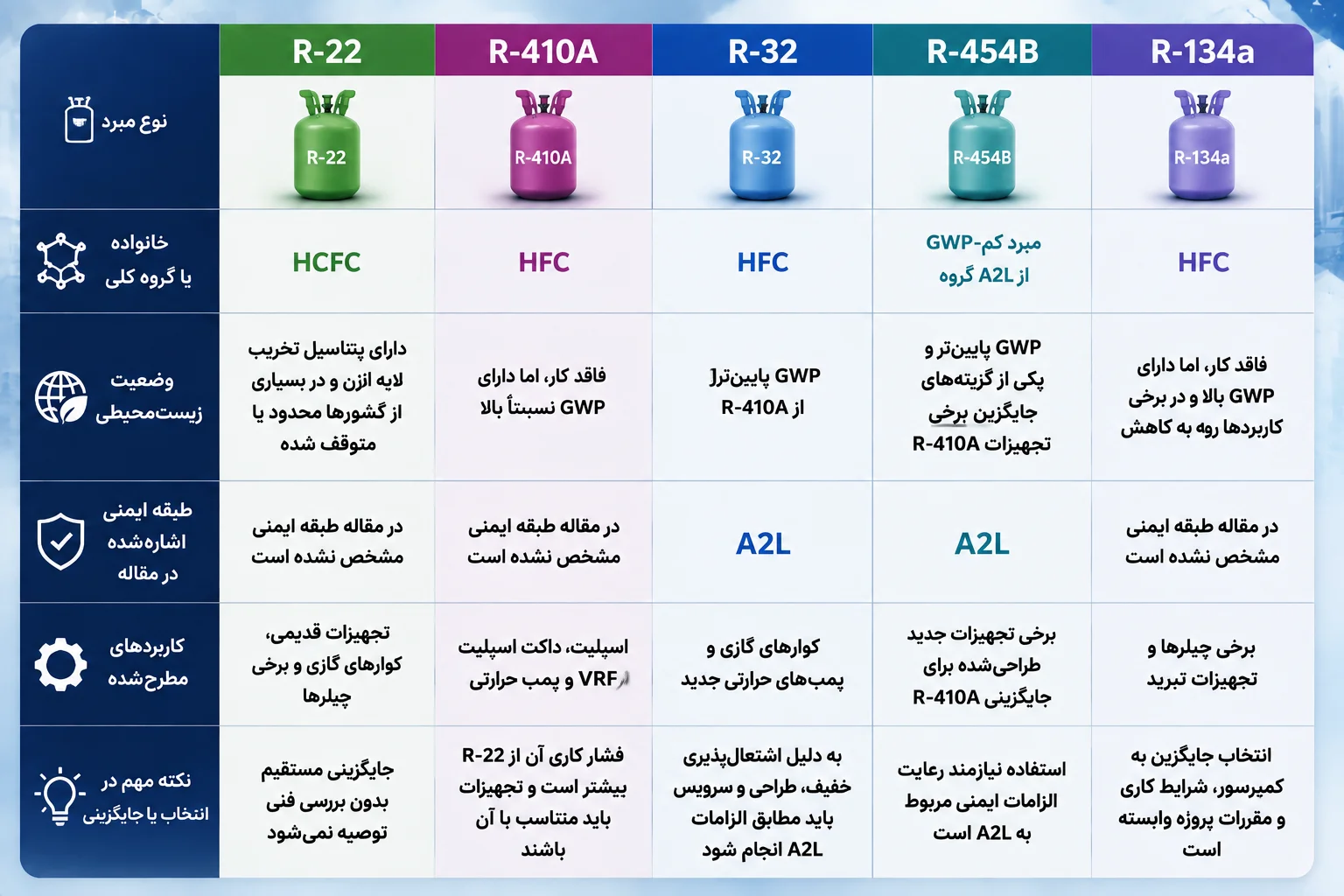

جدول مقایسه گازهای مبرد پرکاربرد در سیستم‌های تهویه مطبوع

مبرد R-22

R-22 سال‌ها در کولرهای گازی، چیلرها و تجهیزات تهویه مطبوع استفاده می‌شد. این مبرد از خانواده HCFC است و به‌دلیل داشتن کلر، پتانسیل تخریب لایه ازن دارد.

امروزه استفاده از R-22 در تجهیزات جدید بسیاری از کشورها محدود یا متوقف شده است. در تجهیزات قدیمی نیز بازیافت مبرد، جلوگیری از نشتی و بررسی گزینه جایگزین اهمیت زیادی دارد.

جایگزینی مستقیم R-22 با هر مبرد دیگری بدون بررسی کمپرسور، روغن، فشار کاری، شیر انبساط و ظرفیت مبدل‌ها کار درستی نیست.

مبرد R-410A

R-410A سال‌ها یکی از مبردهای اصلی سیستم‌های اسپلیت، داکت اسپلیت، VRF و پمپ حرارتی بوده است.

این مبرد فاقد کلر است، اما GWP نسبتاً بالایی دارد. فشار کاری R-410A نیز از R-22 بیشتر است؛ بنابراین تجهیزات، اتصالات و ابزارهای سرویس آن باید برای فشار مربوطه طراحی شده باشند.

در بازار جهانی، تولیدکنندگان به‌تدریج در حال حرکت از R-410A به سمت مبردهای کم‌GWP مانند R-32 و R-454B هستند.

مبرد R-32

R-32 یک مبرد با ظرفیت حرارتی مناسب و GWP پایین‌تر از R-410A است. این مبرد در بسیاری از کولرهای گازی و پمپ‌های حرارتی جدید استفاده می‌شود.

R-32 در گروه A2L قرار می‌گیرد؛ یعنی سمیت پایین‌تر و اشتعال‌پذیری خفیف دارد. به همین دلیل، طراحی حجم شارژ، محل نصب، تهویه، تجهیزات الکتریکی و روش سرویس باید مطابق استانداردهای مربوط به مبردهای A2L انجام شود.

مبرد R-454B

R-454B یکی از جایگزین‌های کم‌GWP برای برخی تجهیزات طراحی‌شده با R-410A است. این مبرد نیز در گروه A2L قرار می‌گیرد.

EPA استفاده از R-32، R-454B و چند مبرد کم‌GWP دیگر را برای برخی تجهیزات جدید مسکونی و تجاری سبک، مشروط به رعایت الزامات و شرایط ایمنی، پذیرفته است. این مقررات مربوط به آمریکا هستند، اما جهت کلی بازار جهانی را نیز نشان می‌دهند. قوانین محل اجرای پروژه باید به‌صورت مستقل بررسی شوند.

مبرد R-134a

R-134a در برخی چیلرها، تجهیزات تبرید و سیستم‌های قدیمی‌تر استفاده شده است. این مبرد فاقد کلر است، اما به‌دلیل GWP بالا، استفاده از آن در بعضی کاربردها در حال کاهش است.

نوع کمپرسور، دمای تبخیر و تقطیر، ظرفیت دستگاه و مقررات پروژه در انتخاب جایگزین R-134a مؤثر هستند.

مبرد R-290 یا پروپان

R-290 یک مبرد طبیعی با GWP بسیار پایین و عملکرد ترمودینامیکی مناسب است. بااین‌حال، اشتعال‌پذیری بالایی دارد و در گروه A3 قرار می‌گیرد.

استفاده از R-290 به طراحی تخصصی، محدودیت مقدار شارژ، رعایت فاصله از منابع جرقه و استفاده از تجهیزات ایمن نیاز دارد.

مبرد R-744 یا دی‌اکسیدکربن

R-744 همان دی‌اکسیدکربن است و GWP مبنای آن برابر یک در نظر گرفته می‌شود. این مبرد در برخی سامانه‌های تبرید تجاری، صنعتی و پمپ‌های حرارتی استفاده می‌شود.

فشار کاری سیستم‌های CO₂ می‌تواند بسیار بالا باشد؛ بنابراین طراحی مبدل‌ها، لوله‌ها، شیرآلات و تجهیزات حفاظتی باید متناسب با آن انجام شود.

مبرد R-717 یا آمونیاک

آمونیاک یکی از مبردهای طبیعی و بسیار مؤثر در سیستم‌های تبرید صنعتی است. این مبرد راندمان مناسبی دارد، اما دارای سمیت بالاتر و شرایط ایمنی خاص است.

R-717 بیشتر در سردخانه‌های بزرگ، کارخانه‌های مواد غذایی و تأسیسات صنعتی استفاده می‌شود و برای ساختمان‌های مسکونی معمولی انتخاب متداولی نیست.

آیا می‌توان گازهای مبرد را با یکدیگر جایگزین کرد؟

تعویض مبرد فقط با تخلیه گاز قبلی و شارژ گاز جدید انجام نمی‌شود. هر مبرد دارای ویژگی‌های متفاوتی از نظر فشار، دمای دهش، روغن سازگار، ظرفیت حجمی، میزان شارژ و اشتعال‌پذیری است.

پیش از جایگزینی مبرد باید موارد زیر بررسی شوند:

• مشخصات کمپرسور
• نوع روغن کمپرسور
• فشار طراحی لوله‌ها و مبدل‌ها
• ظرفیت کندانسور و اواپراتور
• نوع شیر انبساط
• تنظیمات کنترلر
• تجهیزات حفاظتی
• میزان مجاز شارژ مبرد
• استاندارد ایمنی
• دستورالعمل رسمی سازنده

استفاده از مبرد نامناسب می‌تواند باعث کاهش ظرفیت، افزایش مصرف برق، بالا رفتن دمای کمپرسور، خرابی روغن، ایجاد فشار غیرمجاز یا خطر آتش‌سوزی شود.

اجزای اصلی سیستم تهویه مطبوع

کمپرسور

کمپرسور قلب چرخه تبرید است و جریان مبرد را در مدار برقرار می‌کند. ظرفیت، راندمان و نوع کنترل کمپرسور تأثیر مستقیمی بر مصرف انرژی دستگاه دارد.

در سیستم‌های جدید، استفاده از کمپرسورهای دورمتغیر یا اینورتر امکان تنظیم ظرفیت متناسب با بار لحظه‌ای را فراهم می‌کند.

کندانسور

کندانسور گرمای جذب‌شده از ساختمان و انرژی مصرفی کمپرسور را دفع می‌کند. کثیف بودن سطح کویل، خرابی فن یا دمای بالای هوای ورودی می‌تواند فشار کندانس را افزایش داده و راندمان سیستم را کاهش دهد.

اواپراتور

اواپراتور محل جذب گرما است. پایین بودن بیش‌ازحد جریان هوا یا آب، گرفتگی فیلتر، کثیفی کویل یا کمبود مبرد می‌تواند باعث یخ‌زدگی اواپراتور شود.

فن و الکتروموتور

فن وظیفه عبور هوا از روی کویل و توزیع آن در محیط یا کانال را بر عهده دارد. در طراحی فن باید دبی هوا، افت فشار، سطح صدا، توان موتور و راندمان در نظر گرفته شود.

فیلتر هوا

فیلتر از ورود گردوغبار و ذرات به محیط و داخل تجهیزات جلوگیری می‌کند. انتخاب فیلتر باید بر اساس نوع کاربری، اندازه ذرات موردنظر، افت فشار مجاز و توان فن انجام شود.

فیلتر با راندمان بالاتر الزاماً برای هر دستگاهی مناسب نیست؛ زیرا افزایش راندمان فیلتراسیون معمولاً می‌تواند افت فشار بیشتری ایجاد کند. EPA نیز تأکید می‌کند که فیلترهای HVAC می‌توانند میزان آلاینده‌های ذره‌ای را کاهش دهند، اما به‌تنهایی قادر به حذف تمام آلاینده‌های هوا نیستند.

تابلو برق و سیستم کنترل

تابلو برق شامل تجهیزات فرمان، حفاظت و کنترل دستگاه است. کنتاکتور، فیوز، کلید حفاظتی، کنترل فاز، رله، اینورتر، کنترلر و تجهیزات ارتباطی از اجزای احتمالی تابلو هستند.

در پروژه‌های بزرگ، سیستم تهویه مطبوع می‌تواند به سیستم مدیریت ساختمان یا BMS متصل شود. کنترل صحیح زمان‌بندی، دما، فشار، دبی و ظرفیت تجهیزات، نقش مهمی در کاهش مصرف انرژی دارد. مطالعات و برنامه‌های وزارت انرژی آمریکا نشان می‌دهند کنترل‌های پیشرفته و تنظیم‌شده می‌توانند مصرف انرژی HVAC ساختمان‌های تجاری را به‌طور قابل‌توجهی کاهش دهند.

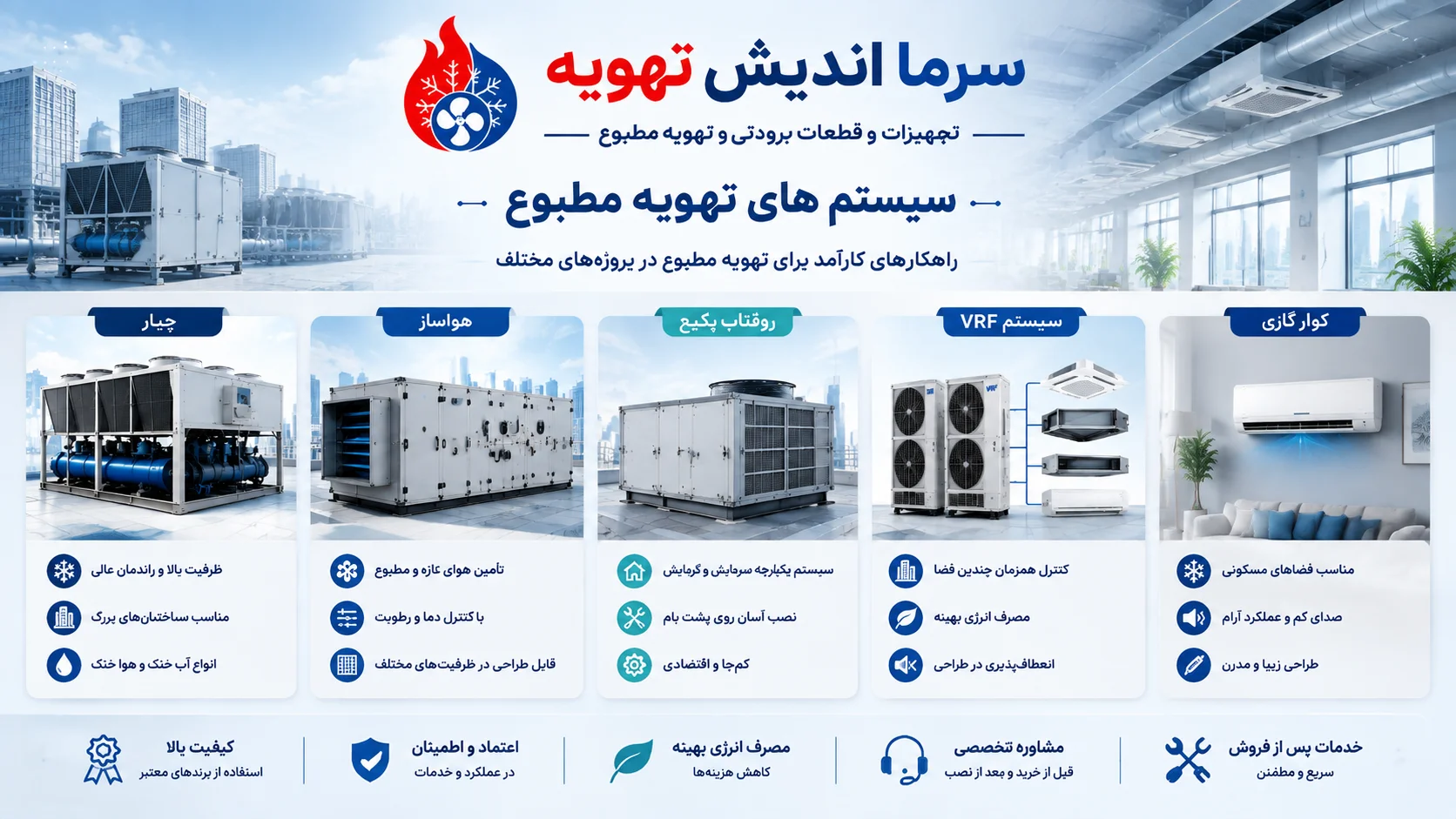

انواع سیستم‌های تهویه مطبوع

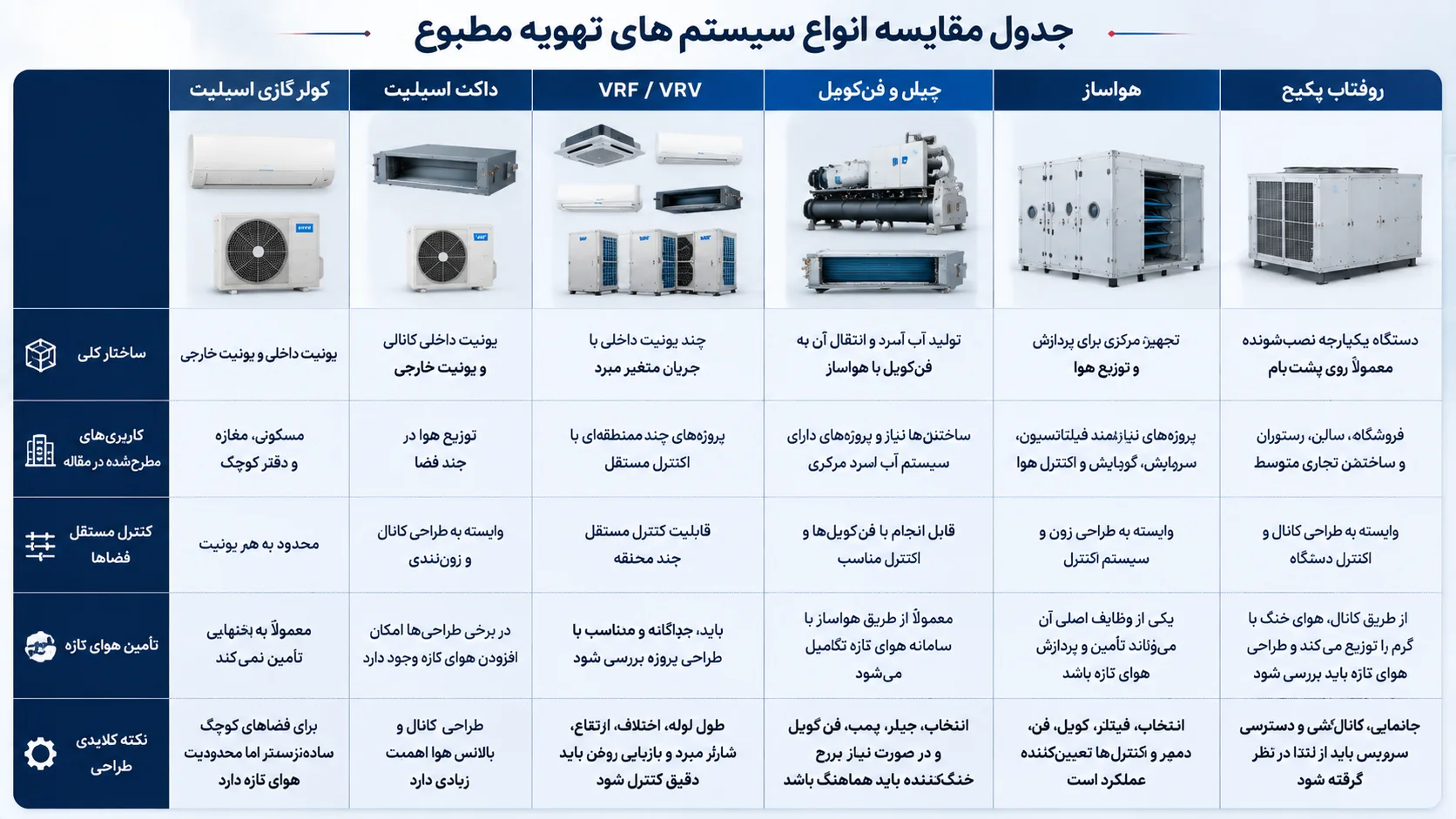

جدول مقایسه انواع سیستم‌های تهویه مطبوع

کولر گازی اسپلیت

اسپلیت از یک یونیت داخلی و یک یونیت خارجی تشکیل می‌شود. اواپراتور و فن داخل ساختمان قرار دارند و کمپرسور و کندانسور در یونیت خارجی نصب می‌شوند.

اسپلیت برای فضاهای مسکونی، مغازه‌ها و دفاتر کوچک مناسب است، اما معمولاً هوای تازه استاندارد را به‌تنهایی تأمین نمی‌کند.

داکت اسپلیت

داکت اسپلیت از یک یونیت داخلی کانالی برای توزیع هوا در چند فضا استفاده می‌کند. امکان افزودن هوای تازه یا کویل آب گرم در برخی طراحی‌ها وجود دارد.

طراحی کانال و بالانس هوا در عملکرد داکت اسپلیت بسیار مهم است.

سیستم VRF یا VRV

در سیستم VRF، مقدار جریان مبرد متناسب با نیاز واحدهای داخلی تغییر می‌کند. این سیستم امکان کنترل مستقل چند منطقه را فراهم می‌کند.

طول لوله‌کشی، اختلاف ارتفاع، مقدار شارژ مبرد، بازیابی روغن و محدودیت‌های ایمنی باید دقیقاً مطابق دستورالعمل سازنده طراحی شوند.

چیلر و فن‌کویل

چیلر آب سرد تولید می‌کند و آب سرد توسط پمپ به فن‌کویل‌ها یا هواسازها ارسال می‌شود.

چیلرها ممکن است هواخنک یا آب‌خنک باشند. چیلر هواخنک به برج خنک‌کننده نیاز ندارد، اما چیلر آب‌خنک معمولاً همراه با برج خنک‌کننده، پمپ‌های کندانسور و تجهیزات تصفیه آب استفاده می‌شود.

هواساز

هواساز یا AHU وظیفه فیلتراسیون، سرمایش، گرمایش، رطوبت‌گیری، رطوبت‌زنی و توزیع هوا را بر عهده دارد.

اجزای متداول هواساز عبارت‌اند از:

• دمپر هوای تازه و برگشت
• بخش اختلاط هوا
• فیلتر
• کویل سرمایشی
• کویل گرمایشی
• فن
• صداگیر
• رطوبت‌زن
• تجهیزات کنترل

روفتاپ پکیج

روفتاپ پکیج یک دستگاه یکپارچه است که معمولاً روی پشت‌بام نصب می‌شود و هوای خنک یا گرم را از طریق کانال به داخل ساختمان می‌فرستد.

این سیستم برای فروشگاه‌ها، سالن‌ها، رستوران‌ها و ساختمان‌های تجاری متوسط کاربرد دارد.

سیستم تهویه صنعتی

تهویه صنعتی بر کنترل آلاینده‌ها، گرما، بخار، دود، گردوغبار و گازهای تولیدشده در فرایندهای صنعتی تمرکز دارد.

در بسیاری از پروژه‌های صنعتی، مکش موضعی آلاینده از محل تولید مؤثرتر از تهویه عمومی کل سالن است. طراحی هود، کانال، غبارگیر، اسکرابر، فن و دودکش باید بر اساس نوع آلاینده انجام شود.

مراحل طراحی سیستم تهویه مطبوع

۱. بررسی کاربری و نیازهای پروژه

نخست باید مشخص شود ساختمان چه کاربری‌ای دارد، چند نفر در آن حضور خواهند داشت و چه تجهیزاتی داخل فضا تولید گرما یا آلودگی می‌کنند.

شرایط یک واحد مسکونی با بیمارستان، سالن ورزشی، کارخانه یا اتاق سرور یکسان نیست.

۲. جمع‌آوری اطلاعات معماری و اقلیمی

اطلاعات موردنیاز شامل موارد زیر است:

• موقعیت جغرافیایی پروژه
• دمای طرح تابستان و زمستان
• رطوبت هوای بیرون
• جهت ساختمان
• مساحت شیشه‌ها
• نوع دیوار و سقف
• میزان عایق حرارتی
• ارتفاع طبقات
• ساعات استفاده
• تعداد افراد
• تجهیزات روشنایی و الکتریکی

ASHRAE برای هزاران ایستگاه در نقاط مختلف جهان اطلاعات اقلیمی طراحی ارائه می‌کند تا محاسبات بار و شبیه‌سازی انرژی بر اساس شرایط واقعی‌تر انجام شوند.

۳. محاسبه بار سرمایشی و گرمایشی

محاسبه بار یکی از مهم‌ترین مراحل طراحی سیستم تهویه مطبوع است. ظرفیت دستگاه نباید فقط بر اساس متراژ ساختمان انتخاب شود.

عوامل مؤثر بر بار سرمایشی عبارت‌اند از:

• انتقال حرارت از دیوار و سقف
• تابش خورشید از پنجره‌ها
• نفوذ هوای بیرون
• هوای تازه
• تعداد افراد
• روشنایی
• تجهیزات الکتریکی
• رطوبت
• جهت ساختمان
• ساعات اوج بار

روش‌های موازنه حرارتی و سری زمانی تابشی از روش‌های مطرح‌شده در منابع ASHRAE برای محاسبه بار هستند.

بزرگ‌تر انتخاب کردن دستگاه همیشه به‌معنای عملکرد بهتر نیست. دستگاه بیش‌ازحد بزرگ ممکن است سریع روشن و خاموش شود، رطوبت را به‌خوبی کنترل نکند، مصرف انرژی و استهلاک بیشتری داشته باشد و آسایش حرارتی یکنواختی ایجاد نکند.

۴. تعیین زون‌های حرارتی

فضاهایی که شرایط حرارتی، جهت جغرافیایی، ساعات استفاده یا نوع کاربری متفاوتی دارند، بهتر است در زون‌های جداگانه قرار بگیرند.

برای مثال، اتاقی با پنجره‌های غربی ممکن است عصرها بار سرمایشی بیشتری نسبت به بخش شمالی ساختمان داشته باشد.

۵. انتخاب نوع سیستم

انتخاب سیستم بر اساس معیارهای زیر انجام می‌شود:

• ظرفیت سرمایش و گرمایش
• هزینه اولیه
• مصرف انرژی
• فضای تأسیساتی
• امکان تأمین هوای تازه
• کنترل مستقل فضاها
• شرایط نگهداری
• سطح صدا
• دسترسی به قطعات
• نوع مبرد
• عمر مفید سیستم

۶. طراحی هوای تازه و کیفیت هوای داخل

مقدار هوای تازه باید بر اساس تعداد افراد، مساحت، نوع کاربری و میزان آلاینده تعیین شود.

استانداردهای ASHRAE 62.1 و 62.2 حداقل نرخ‌های تهویه و سایر الزامات مرتبط با کیفیت قابل‌قبول هوای داخل را مشخص می‌کنند. استاندارد یا مقررات ملی محل اجرای پروژه نیز باید هم‌زمان رعایت شود.

۷. طراحی کانال‌کشی و لوله‌کشی

در طراحی کانال باید دبی هوا، سرعت، افت فشار، ابعاد کانال، نشتی، عایق‌کاری و صدای تولیدشده بررسی شود.

در طراحی لوله‌کشی نیز موارد زیر اهمیت دارند:

• قطر لوله
• افت فشار
• سرعت سیال
• برگشت روغن
• اختلاف ارتفاع
• انبساط حرارتی
• عایق‌کاری
• مسیر تخلیه کندانس
• محل شیرآلات و تجهیزات سرویس

۸. انتخاب تجهیزات و کنترل‌ها

پس از محاسبات، کمپرسور، فن، پمپ، مبدل حرارتی، فیلتر، شیر انبساط و تجهیزات کنترل انتخاب می‌شوند.

مشخصات نامی تجهیزات باید با شرایط واقعی کارکرد پروژه تطبیق داده شوند. ظرفیت اعلام‌شده در یک شرایط آزمایشگاهی ممکن است با ظرفیت دستگاه در دمای محیط پروژه متفاوت باشد.

برنامه‌های تأیید عملکرد AHRI برای بررسی مستقل انطباق عملکرد برخی تجهیزات HVACR با اطلاعات اعلام‌شده سازنده ایجاد شده‌اند.

۹. تهیه نقشه‌های اجرایی

نقشه‌های اجرایی معمولاً شامل موارد زیر هستند:

• جانمایی دستگاه‌ها
• مسیر کانال‌ها
• مسیر لوله‌ها
• ابعاد و دبی‌ها
• محل دریچه‌ها
• رایزرها
• جزئیات عایق‌کاری
• نقشه برق و کنترل
• درین
• تجهیزات حفاظتی
• دسترسی تعمیراتی

۱۰. راه‌اندازی و تحویل سیستم

پس از نصب، سیستم باید آزمایش، تنظیم و بالانس شود. برخی اقدامات مهم عبارت‌اند از:

• تست نشتی
• وکیوم مدار مبرد
• شارژ صحیح مبرد
• کنترل جهت چرخش فن و پمپ
• اندازه‌گیری فشارها و دماها
• تنظیم دبی هوا و آب
• تست حفاظت‌های الکتریکی
• کنترل عملکرد سنسورها
• ثبت پارامترهای اولیه
• آموزش اپراتور

مراحل ساخت دستگاه تهویه مطبوع

فرایند ساخت با طراحی مهندسی و تهیه نقشه‌های مکانیکی، برق و کنترل آغاز می‌شود.

طراحی شاسی و بدنه

شاسی باید وزن کمپرسور، فن، کویل، تابلو برق و سایر قطعات را تحمل کند. مقاومت در برابر ارتعاش، خوردگی و شرایط محیطی اهمیت زیادی دارد.

بدنه دستگاه می‌تواند از ورق گالوانیزه، فولاد رنگ‌شده، آلومینیوم یا پنل‌های دوجداره ساخته شود.

ساخت مبدل‌های حرارتی

کویل‌های کندانسور و اواپراتور معمولاً از لوله‌های مسی و فین‌های آلومینیومی ساخته می‌شوند. قطر لوله، تعداد ردیف، فاصله فین‌ها و سطح تبادل حرارت بر ظرفیت و افت فشار تأثیر دارند.

پس از ساخت، کویل باید از نظر نشتی و تحمل فشار آزمایش شود.

نصب مدار تبرید

کمپرسور، مبدل‌ها، شیر انبساط، فیلتر درایر، سایت‌گلاس، شیرهای سرویس، آکومولاتور و تجهیزات حفاظتی مطابق نقشه نصب می‌شوند.

لوله‌ها باید تمیز، خشک و بدون آلودگی باشند. ورود رطوبت یا ذرات به مدار می‌تواند به روغن، شیر انبساط و سیم‌پیچ کمپرسور آسیب برساند.

ساخت تابلو برق

تابلو برق بر اساس توان تجهیزات، جریان راه‌اندازی، نوع کنترل و حفاظت‌های موردنیاز ساخته می‌شود.

شماره‌گذاری سیم‌ها، استفاده از تجهیزات استاندارد، تهویه تابلو و جداسازی مناسب مدار قدرت و فرمان، تعمیرات آینده را ساده‌تر می‌کند.

تست فشار و نشتی

مدار تبرید پس از مونتاژ باید با روش و فشار مناسب آزمایش شود. برای تست فشار معمولاً باید از گاز خشک و روش مورد تأیید سازنده استفاده شود.

استفاده از اکسیژن برای تست فشار مدارهای تبرید خطرناک است.

وکیوم و شارژ مبرد

پس از اطمینان از عدم نشتی، مدار وکیوم می‌شود تا هوا و رطوبت خارج شوند. سپس مقدار مشخص مبرد بر اساس وزن، شرایط دستگاه و دستورالعمل طراحی شارژ می‌شود.

شارژ بیش‌ازحد یا کمتر از مقدار لازم می‌تواند راندمان و عمر دستگاه را کاهش دهد.

تست نهایی کارخانه

آزمایش نهایی ممکن است شامل موارد زیر باشد:

• اندازه‌گیری ظرفیت
• اندازه‌گیری توان مصرفی
• کنترل فشار مکش و دهش
• اندازه‌گیری سوپرهیت و سابکول
• تست صدا و ارتعاش
• تست تجهیزات حفاظتی
• کنترل نشتی
• بررسی عملکرد کنترلر
• ثبت شماره سریال و مشخصات دستگاه

اشتباهات رایج در طراحی و اجرای تهویه مطبوع

انتخاب ظرفیت فقط بر اساس متراژ

دو ساختمان با متراژ یکسان ممکن است به‌دلیل تفاوت در پنجره، عایق، جهت، تعداد افراد و تجهیزات داخلی بار کاملاً متفاوتی داشته باشند.

بزرگ انتخاب کردن دستگاه

ظرفیت بالاتر از نیاز می‌تواند باعث روشن و خاموش شدن مکرر، کنترل نامناسب رطوبت و استهلاک بیشتر شود.

بی‌توجهی به هوای تازه

اسپلیت یا فن‌کویل به‌تنهایی الزاماً هوای تازه وارد ساختمان نمی‌کند. تأمین هوای تازه باید به‌صورت جداگانه در طراحی بررسی شود.

طراحی نامناسب کانال

سرعت زیاد هوا، ابعاد نامناسب کانال و تعداد زیاد زانوها می‌تواند باعث افزایش صدا، افت فشار و کاهش دبی شود.

نصب دستگاه بدون فضای سرویس

دسترسی به فیلتر، کویل، فن، کمپرسور، تابلو برق و شیرآلات باید از مرحله طراحی پیش‌بینی شود.

شارژ مبرد بدون رفع نشتی

اضافه کردن مکرر مبرد بدون پیدا کردن محل نشتی، راه‌حل اصولی نیست و هزینه و آسیب زیست‌محیطی بیشتری ایجاد می‌کند.

استفاده از مبرد تقلبی یا آلوده

مبرد نامرغوب یا ترکیب‌شده می‌تواند فشار و دمای عملکرد را تغییر دهد و به کمپرسور آسیب برساند.

چگونه سیستم تهویه مطبوع مناسب انتخاب کنیم؟

برای انتخاب سیستم مناسب، فقط قیمت خرید را در نظر نگیرید. هزینه انرژی، تعمیرات، قطعات یدکی و عمر مفید دستگاه نیز اهمیت دارند.

پیش از خرید یا سفارش ساخت، این پرسش‌ها را بررسی کنید:

1. کاربری ساختمان چیست؟
2. ظرفیت واقعی موردنیاز چقدر است؟
3. آیا هوای تازه لازم است؟
4. کنترل رطوبت تا چه اندازه اهمیت دارد؟
5. امکان نصب برج خنک‌کننده وجود دارد؟
6. هر فضا به کنترل مستقل نیاز دارد؟
7. سطح صدای مجاز چقدر است؟
8. برق موجود تک‌فاز است یا سه‌فاز؟
9. قطعات و مبرد دستگاه در آینده قابل تهیه هستند؟
10. شرایط نگهداری و دسترسی تعمیرکار چگونه است؟

تأثیر نگهداری بر عملکرد سیستم تهویه مطبوع

حتی بهترین طراحی نیز بدون نگهداری مناسب عملکرد مطلوبی نخواهد داشت.

برنامه نگهداری باید متناسب با نوع دستگاه و شرایط محیطی تهیه شود. اقدامات متداول عبارت‌اند از:

• تمیز یا تعویض کردن فیلترها
• شست‌وشوی کویل کندانسور و اواپراتور
• بررسی مقدار و وضعیت مبرد
• تست نشتی
• کنترل روغن کمپرسور
• بررسی تسمه و یاتاقان فن
• کنترل اتصالات برق
• اندازه‌گیری جریان موتور
• تمیز کردن مسیر درین
• کالیبراسیون سنسورها
• کنترل دبی هوا و آب
• ثبت فشارها و دماها

نگهداری پیشگیرانه می‌تواند به حفظ راندمان، افزایش عمر تجهیزات و کاهش خرابی‌های ناگهانی کمک کند.

آینده صنعت تهویه مطبوع

صنعت تهویه مطبوع به سمت سیستم‌های کم‌مصرف‌تر، کنترل هوشمند، کمپرسورهای دورمتغیر، بازیابی انرژی و مبردهای کم‌GWP حرکت می‌کند.

مهم‌ترین روندهای آینده عبارت‌اند از:

• استفاده گسترده‌تر از مبردهای کم‌GWP
• توسعه تجهیزات سازگار با مبردهای A2L
• گسترش پمپ‌های حرارتی
• کنترل مبتنی بر حسگر و هوش مصنوعی
• اتصال تجهیزات به BMS
• بازیابی گرمای هوای خروجی
• افزایش راندمان فن و کمپرسور
• تشخیص خودکار نشتی و خرابی
• طراحی بر اساس هزینه چرخه عمر
• کاهش تقاضای سرمایش از طریق بهبود پوسته ساختمان

اصلاحیه کیگالی کشورها را به کاهش تدریجی HFCهای با GWP بالا هدایت می‌کند و هم‌زمان بر ارتقای راندمان انرژی تجهیزات سرمایشی تأکید دارد.

پرسش‌های متداول درباره سیستم تهویه مطبوع

بهترین گاز مبرد برای کولر گازی کدام است؟

یک مبرد واحد برای همه دستگاه‌ها بهترین گزینه نیست. مبرد باید دقیقاً مطابق طراحی و پلاک دستگاه باشد. R-32 و R-454B در بسیاری از تجهیزات جدید کم‌GWP استفاده می‌شوند، اما نمی‌توان آن‌ها را بدون بررسی فنی جایگزین R-410A یا R-22 کرد.

آیا سیستم تهویه مطبوع هوای تازه وارد ساختمان می‌کند؟

همه سیستم‌ها این قابلیت را ندارند. بسیاری از اسپلیت‌ها و فن‌کویل‌ها فقط هوای داخل را گردش می‌دهند. برای تأمین هوای تازه ممکن است هواساز، دستگاه هوای تازه یا سیستم DOAS موردنیاز باشد.

تفاوت چیلر و کولر گازی چیست؟

کولر گازی معمولاً مبرد را مستقیماً به یونیت داخلی می‌فرستد، اما چیلر آب را خنک می‌کند و آب سرد را به فن‌کویل یا هواساز انتقال می‌دهد.

علت یخ زدن اواپراتور چیست؟

کمبود جریان هوا، کثیف بودن فیلتر، خرابی فن، کمبود مبرد، تنظیم نادرست شیر انبساط یا پایین بودن بیش‌ازحد دمای تبخیر می‌تواند باعث یخ‌زدگی شود.

آیا افزایش مقدار گاز باعث خنک‌تر شدن دستگاه می‌شود؟

خیر. شارژ بیش‌ازحد مبرد می‌تواند فشار کندانس را افزایش دهد، مصرف برق را بالا ببرد و به کمپرسور آسیب برساند. شارژ باید مطابق وزن و پارامترهای طراحی انجام شود.

هر چند وقت یک‌بار باید فیلتر هوا تعویض شود؟

فاصله تعویض به نوع فیلتر، میزان گردوغبار، ساعات کار و نوع کاربری بستگی دارد. فیلتر باید به‌صورت دوره‌ای بازدید شود و بر اساس افت فشار یا دستورالعمل سازنده تعویض گردد.

چرا محاسبه بار سرمایشی اهمیت دارد؟

محاسبه بار از انتخاب دستگاه کوچک‌تر یا بزرگ‌تر از نیاز جلوگیری می‌کند. ظرفیت نامناسب می‌تواند باعث مصرف انرژی بالا، کنترل ضعیف رطوبت و کاهش عمر تجهیزات شود.

برای ساختمان مسکونی چیلر بهتر است یا اسپلیت؟

پاسخ به متراژ، تعداد واحدها، فضای تأسیسات، هزینه اولیه، کنترل مستقل و شرایط نگهداری بستگی دارد. برای پروژه‌های کوچک اسپلیت یا داکت اسپلیت ممکن است ساده‌تر باشد، اما در ساختمان‌های بزرگ سیستم مرکزی می‌تواند مناسب‌تر باشد.

آیا مبردهای جدید خطرناک هستند؟

برخی مبردهای جدید مانند R-32 و R-454B اشتعال‌پذیری خفیف دارند. استفاده از آن‌ها در تجهیزات مخصوص و با رعایت استانداردهای ایمنی مجاز است. سرویس این تجهیزات باید توسط تکنسین آموزش‌دیده انجام شود.

جمع‌بندی

سیستم تهویه مطبوع فقط یک دستگاه سرمایشی نیست، بلکه مجموعه‌ای هماهنگ از تجهیزات سرمایش، گرمایش، تهویه، فیلتراسیون و کنترل است. عملکرد صحیح این سیستم به محاسبه دقیق بار، انتخاب تجهیزات مناسب، طراحی اصولی کانال و لوله‌کشی، انتخاب صحیح گاز مبرد، نصب استاندارد و نگهداری منظم وابسته است.

انتخاب دستگاه صرفاً بر اساس متراژ یا قیمت اولیه می‌تواند به مصرف برق بالا، خرابی زودهنگام و کیفیت نامناسب هوای داخل منجر شود. در مقابل، طراحی مهندسی و استفاده از تجهیزات دارای عملکرد تأییدشده می‌تواند آسایش حرارتی، کیفیت هوا و بهره‌وری انرژی ساختمان را بهبود دهد.

برای طراحی یا ساخت سیستم تهویه مطبوع، بهتر است ابتدا شرایط واقعی پروژه، بار سرمایشی و گرمایشی، مقدار هوای تازه، محدودیت‌های معماری، نوع مبرد و هزینه چرخه عمر تجهیزات بررسی شود. نتیجه این بررسی می‌تواند یک سیستم ایمن، کم‌مصرف، قابل‌نگهداری و متناسب با نیاز واقعی ساختمان باشد.

منابع تخصصی مقاله

محتوای این مقاله با استفاده از منابع و راهنماهای رسمی سازمان‌های زیر تهیه شده است:

• انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا، ASHRAE
• وزارت انرژی ایالات متحده، DOE
• آژانس حفاظت محیط‌زیست آمریکا، EPA
• برنامه محیط‌زیست سازمان ملل متحد، UNEP
• مؤسسه تهویه مطبوع، گرمایش و تبرید، AHRI

این منابع در زمینه چرخه تبرید، محاسبه بار، کیفیت هوای داخل، آسایش حرارتی، استانداردهای مبرد، راندمان تجهیزات و کاهش مصرف HFCها فعالیت می‌کنند.
