مغزی فیلتر درایر چیست؟ راهنمای کامل انواع، کاربرد و زمان تعویض

مغزی فیلتر درایر چیست؟ راهنمای کامل انواع، کاربرد، عملکرد، زمان تعویض و نکات خرید

در این مقاله با مغزی فیلتر درایر، ساختار و مواد جاذب آن، نحوه حذف رطوبت، اسید و ذرات از مدار تبرید و نقش آن در محافظت از کمپرسور و شیر انبساط آشنا می‌شوید. همچنین انواع مغزی، تفاوت خط مایع و مکش، نشانه‌های اشباع و گرفتگی، زمان و روش تعویض، سازگاری با مبردهای رایج، معیارهای انتخاب، برندها و خطاهای متداول نصب بررسی می‌شود.

مغزی فیلتر درایر یکی از قطعات مهم در سیستم‌های تبرید و تهویه مطبوع است که وظیفه حذف رطوبت، اسید، ذرات فلزی و سایر آلودگی‌های موجود در مدار مبرد را بر عهده دارد. این قطعه داخل پوسته‌های فیلتر درایر تعویض‌پذیر نصب می‌شود و از اجزای حساسی مانند کمپرسور، شیر انبساط و لوله مویین محافظت می‌کند.

وجود مقدار بسیار کمی رطوبت یا آلودگی در سیکل تبرید می‌تواند باعث تشکیل اسید، تجزیه روغن، خوردگی فلزات، یخ‌زدگی شیر انبساط و در نهایت خرابی کمپرسور شود. به همین دلیل، انتخاب و تعویض به‌موقع مغزی فیلتر درایر نباید یک اقدام جانبی یا کم‌اهمیت در نظر گرفته شود.

مغزی فیلتر درایر چیست؟

مغزی فیلتر درایر یا Replaceable Filter Drier Core یک قطعه جاذب و فیلترکننده است که داخل پوسته یا هوزینگ فیلتر درایر قرار می‌گیرد. مبرد هنگام عبور از این مغزی تصفیه می‌شود و بخش زیادی از رطوبت، اسید، لجن و ذرات معلق خود را از دست می‌دهد.

برخلاف فیلتر درایرهای یکپارچه، در مدل‌های تعویض‌پذیر لازم نیست پس از اشباع شدن فیلتر، کل پوسته از مدار جدا شود. تکنسین می‌تواند پس از ایمن‌سازی و تخلیه قسمت موردنظر، درپوش پوسته را باز و مغزی مصرف‌شده را با مغزی جدید تعویض کند.

این ساختار بیشتر در تجهیزات متوسط و بزرگ مانند موارد زیر دیده می‌شود:

• چیلرهای تراکمی
• سردخانه‌های صنعتی
• تونل‌های انجماد
• سیستم‌های فروشگاهی
• رک‌های تبرید
• واحدهای تهویه مطبوع مرکزی
• سیستم‌های مجهز به کمپرسور اسکرو، پیستونی یا اسکرال با ظرفیت بالا

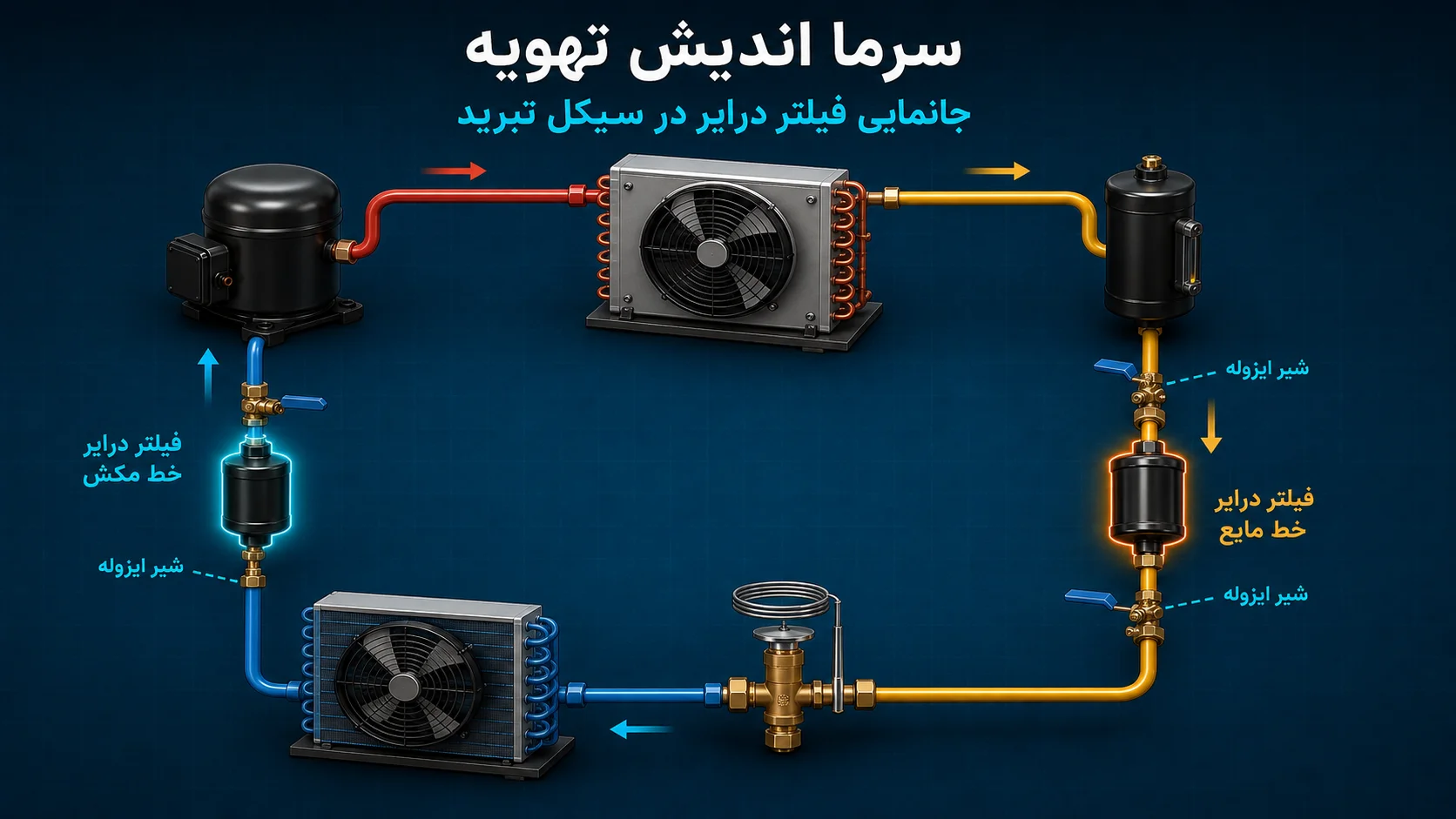

محل نصب مغزی فیلتر درایر

مغزی داخل یک پوسته فلزی مخصوص نصب می‌شود. خود پوسته نیز با توجه به هدف طراحی می‌تواند در یکی از این دو محل قرار بگیرد:

1. خط مایع: بعد از کندانسور یا رسیور و پیش از شیر انبساط
2. خط مکش: پیش از ورودی کمپرسور، معمولاً برای پاک‌سازی سیستم آلوده یا پس از سوختن کمپرسور

محل دقیق نصب باید مطابق نقشه سازنده تجهیزات و جهت جریان مشخص‌شده روی پوسته انتخاب شود.

چرا مغزی فیلتر درایر برای کمپرسور اهمیت دارد؟

کمپرسور یکی از گران‌ترین قطعات سیستم تبرید است. روغن و سیم‌پیچ کمپرسور نسبت به رطوبت، اسید و ذرات آلاینده حساس‌اند. ورود آلودگی به کمپرسور می‌تواند باعث موارد زیر شود:

• تخریب خواص روان‌کاری روغن
• خوردگی قطعات داخلی
• آسیب به عایق سیم‌پیچ
• گرفتگی مسیرهای روغن
• افزایش اصطکاک و دمای قطعات
• کاهش مقاومت الکتریکی روغن
• سوختن موتور کمپرسور

در سیستم‌هایی که از روغن‌های POE استفاده می‌کنند، کنترل رطوبت اهمیت بیشتری دارد؛ زیرا روغن پلی‌ال‌استر جاذب رطوبت است و رطوبت می‌تواند شرایط تشکیل اسید و تجزیه روغن را فراهم کند. Copeland استفاده از فیلتر درایر مناسب را در سیستم‌های دارای روغن POE برای کنترل ذرات، رطوبت، تشکیل یخ، هیدرولیز روغن و خوردگی ضروری می‌داند

هزینه خرید و تعویض یک مغزی مناسب معمولاً بسیار کمتر از هزینه تعمیر یا تعویض کمپرسور، شست‌وشوی مدار و شارژ مجدد مبرد است.

ساختمان داخلی مغزی فیلتر درایر

ساختار دقیق مغزی به برند و کاربرد آن بستگی دارد، اما معمولاً از بخش‌های زیر تشکیل می‌شود:

۱. مولکولارسیو

Molecular Sieve یا غربال مولکولی ماده‌ای متخلخل با منافذ بسیار ریز و کنترل‌شده است. این ماده مولکول‌های آب را جذب و در ساختار خود نگهداری می‌کند.

مزیت اصلی مولکولارسیو، ظرفیت مناسب جذب رطوبت و توانایی نگهداری آب در شرایط کاری سیکل تبرید است. به همین دلیل، مغزی‌های ۱۰۰ درصد مولکولارسیو برای سیستم‌هایی که کنترل رطوبت در آن‌ها اولویت دارد، انتخاب رایجی هستند.

۲. آلومینای فعال

Activated Alumina علاوه بر کمک به کنترل رطوبت، برای جذب اسیدهای موجود در مدار مورد استفاده قرار می‌گیرد. مغزی‌های ترکیبی حاوی آلومینای فعال معمولاً در سرویس سیستم‌های کارکرده یا مدارهایی که احتمال آلودگی اسیدی در آن‌ها وجود دارد، کاربرد بیشتری دارند.

۳. کربن فعال

Activated Carbon یا زغال فعال در برخی مغزی‌های مخصوص پاک‌سازی و Burnout استفاده می‌شود. این ماده به جذب محصولات ناشی از تجزیه روغن، لجن، واکس و آلودگی‌های شدید حاصل از سوختن کمپرسور کمک می‌کند.

وجود کربن فعال در تمام مغزی‌ها ضروری نیست و بیشتر در مدل‌هایی مانند مغزی‌های سری HH یا مغزی‌های مخصوص پاک‌سازی دیده می‌شود.

۴. مدیای فیلتراسیون

توری‌ها، صفحات مشبک یا لایه‌های فیلتراسیون، ذرات جامدی مانند براده فلز، رسوبات، اکسیدهای حاصل از جوشکاری و مواد جداشده از لوله‌ها را نگه می‌دارند.

۵. فنر و صفحات نگهدارنده

فنر و صفحات داخلی باعث می‌شوند مغزی در محل خود ثابت بماند و مبرد به‌جای عبور از فضای خالی اطراف آن، از مسیر طراحی‌شده داخل مغزی عبور کند.

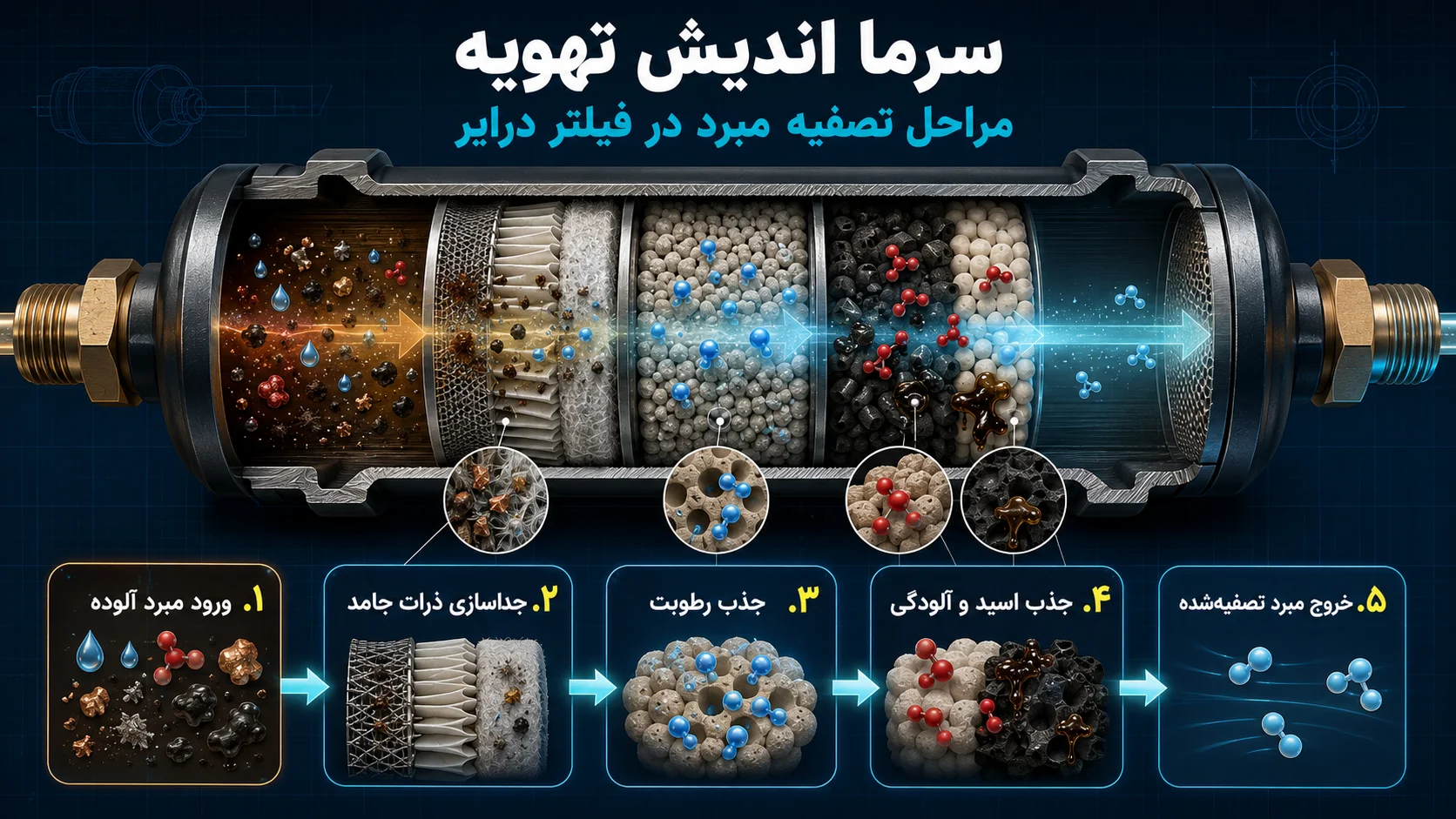

مغزی فیلتر درایر چگونه کار می‌کند؟

عملکرد مغزی را می‌توان در پنج مرحله توضیح داد:

مرحله اول: ورود مبرد آلوده

مبرد مایع یا بخار، متناسب با محل نصب پوسته، وارد فیلتر درایر می‌شود. این مبرد ممکن است حاوی رطوبت، اسید، ذرات فلزی، اکسید مس، لجن یا محصولات تجزیه روغن باشد.

مرحله دوم: جداسازی ذرات جامد

لایه‌های فیلتراسیون، ذرات معلق را از جریان مبرد جدا می‌کنند. این کار احتمال گرفتگی شیر انبساط، لوله مویین و مسیرهای باریک روغن را کاهش می‌دهد.

مرحله سوم: جذب رطوبت

مولکول‌های آب توسط ماده جاذب، به‌ویژه مولکولارسیو، جذب می‌شوند. این فرایند مانع گردش آزادانه رطوبت در مدار می‌شود.

مرحله چهارم: جذب اسید و محصولات تجزیه روغن

در مغزی‌های ترکیبی یا مخصوص پاک‌سازی، آلومینای فعال و کربن فعال بخشی از اسید، لجن، واکس و محصولات ناشی از سوختن روغن یا سیم‌پیچ را جذب می‌کنند.

مرحله پنجم: خروج مبرد تصفیه‌شده

مبرد پس از عبور از مغزی با آلودگی کمتری از پوسته خارج می‌شود و به سمت شیر انبساط یا کمپرسور حرکت می‌کند.

مغزی فیلتر درایر رطوبت را از طریق جذب سطحی نگهداری می‌کند و وسیله‌ای برای جداسازی مکانیکی آب آزاد مانند یک مخزن جداکننده نیست.

وظایف اصلی مغزی فیلتر درایر

حذف رطوبت

رطوبت می‌تواند باعث خوردگی، تجزیه روغن و مبرد، تشکیل اسید و یخ‌زدگی در نقاط کم‌فشار شود. مهم‌ترین وظیفه مغزی، کاهش رطوبت مدار تا سطح قابل‌قبول است.

کنترل اسید

ترکیب رطوبت با بعضی روغن‌ها و مبردها می‌تواند مواد اسیدی تولید کند. مغزی مناسب با جذب اسید، سرعت آسیب به عایق سیم‌پیچ و قطعات فلزی را کاهش می‌دهد.

جذب ذرات جامد

براده فلز، دوده، رسوبات جوشکاری و آلودگی‌های باقی‌مانده از نصب یا تعمیر می‌توانند در مدیای مغزی به دام بیفتند.

محافظت از شیر انبساط

منافذ و مسیرهای داخلی شیر انبساط نسبت به رطوبت و ذرات حساس‌اند. فیلتر درایر خطر گرفتگی، یخ‌زدگی و عملکرد نامنظم شیر را کاهش می‌دهد.

محافظت از کمپرسور

مغزی با کنترل رطوبت، اسید و ذرات، از روغن، قطعات مکانیکی و سیم‌پیچ کمپرسور محافظت می‌کند؛ اما نمی‌تواند جایگزین وکیوم اصولی، شست‌وشوی صحیح و شارژ دقیق مبرد شود.

کمک به حفظ کیفیت روغن

کاهش رطوبت و محصولات اسیدی، سرعت تخریب روغن را کم می‌کند. البته مغزی، روغن آسیب‌دیده یا شدیداً اسیدی را به حالت اولیه بازنمی‌گرداند و در چنین شرایطی ممکن است تعویض روغن نیز لازم باشد.

انواع مغزی فیلتر درایر

نام‌گذاری مغزی‌ها در بازار همیشه یک استاندارد عمومی واحد ندارد و بخشی از اصطلاحات به خانواده محصولات هر سازنده مربوط است. برای انتخاب صحیح باید نوع ماده جاذب، محل نصب، کاربرد سرویس و کد سازگار با پوسته را هم‌زمان بررسی کرد.

DCR دانفوس؛ خانواده مربوط به مغزی‌های تعویض‌پذیر

در محصولات دانفوس، خانواده DCR برای پوسته‌های دارای مغزی تعویض‌پذیر طراحی شده است. این خانواده از مغزی‌های 48-DC، 48-DM و 48-DA و همچنین عنصر صافی 48-F استفاده می‌کند و می‌تواند متناسب با مدل و کاربرد در خط مایع یا مکش به کار رود.

اگر هدف انتخاب یا خرید کر دانفوس است، صفحه مغزی فیلتر درایر دانفوس را بررسی کنید. در مقابل، DML و DCL نام خانواده فیلتر درایرهای هرمتیک دانفوس هستند و نباید به‌عنوان طبقه‌بندی عمومی مغزی‌های تعویض‌پذیر در نظر گرفته شوند.

مغزی HH چیست؟

در محصولات Sporlan، پسوند HH به مدل‌هایی اشاره دارد که برای جذب آلودگی‌های مختلف، واکس و پاک‌سازی پس از سوختن موتور هرمتیک طراحی شده‌اند. این مغزی‌ها از ترکیب مواد جاذب و کربن فعال استفاده می‌کنند.

مواد جاذب داخل مغزی چه تفاوتی دارند؟

مغزی ۱۰۰ درصد مولکولارسیو بهتر است یا مغزی ترکیبی؟

هیچ‌کدام در تمام شرایط بهترین انتخاب نیستند.

مغزی ۱۰۰ درصد مولکولارسیو معمولاً هنگامی مناسب است که حداکثر ظرفیت جذب رطوبت موردنیاز باشد. مغزی ترکیبی حاوی آلومینای فعال، در سرویس سیستم‌های کارکرده و شرایطی که احتمال وجود اسید مطرح است، مزیت دارد.

در خانواده DCR دانفوس، 48-DM با ۱۰۰ درصد مولکولارسیو برای ظرفیت بالاتر جذب رطوبت طراحی شده است؛ 48-DC با ترکیب ۸۰ درصد مولکولارسیو و ۲۰ درصد آلومینای فعال ظرفیت استاندارد جذب رطوبت و اسید دارد؛ و 48-DA با ۳۰ درصد مولکولارسیو و ۷۰ درصد آلومینای فعال برای جذب اسید پس از سوختن کمپرسور کاربرد دارد. انتخاب نهایی باید مطابق نوع مبرد، شرایط مدار و دیتاشیت همان کد محصول انجام شود.

چه زمانی باید مغزی فیلتر درایر تعویض شود؟

مغزی دارای ظرفیت محدود است و پس از اشباع شدن نمی‌تواند آلودگی بیشتری جذب کند. زمان تعویض را نمی‌توان صرفاً با یک فاصله زمانی ثابت تعیین کرد؛ شرایط سیستم اهمیت بیشتری دارد.

تعویض مغزی در شرایط زیر توصیه یا ضروری است:

پس از سوختن کمپرسور

پس از سوختگی الکتریکی یا مکانیکی شدید، ممکن است اسید، دوده و محصولات تجزیه روغن در مدار پخش شوند. در این شرایط باید از مغزی مخصوص Burnout استفاده و وضعیت اسیدی بودن روغن در چند مرحله کنترل شود.

پس از باز شدن سیکل برای تعمیرات مهم

هر بار که مدار برای مدت قابل‌توجهی در معرض هوا قرار می‌گیرد، احتمال ورود رطوبت افزایش می‌یابد. پس از تعویض کمپرسور، اواپراتور، کندانسور یا انجام لوله‌کشی گسترده، تعویض مغزی اقدامی منطقی است.

باز کردن کوتاه و کنترل‌شده یک اتصال الزاماً در تمام سیستم‌ها به معنای تعویض خودکار نیست؛ اما در مدارهای حساس، سیستم‌های POE و زمانی که سابقه مغزی مشخص نیست، تعویض آن ایمن‌تر است.

وجود اسید در روغن

اگر آزمایش اسید، وجود آلودگی اسیدی را نشان دهد، مغزی مناسب جذب اسید باید نصب شود. مغزی نیز باید تا رسیدن روغن به شرایط قابل‌قبول، مطابق دستورالعمل سازنده کنترل و تعویض شود.

افت فشار بیش از حد

افزایش اختلاف فشار ورودی و خروجی فیلتر می‌تواند نشان‌دهنده تجمع ذرات یا گرفتگی مغزی باشد. معیار مجاز افت فشار باید از جدول سازنده و متناسب با خط مایع یا مکش استخراج شود.

تغییر وضعیت رطوبت‌نمای سایت‌گلس

اگر نشانگر رطوبت سایت‌گلس پس از رسیدن سیستم به شرایط پایدار همچنان وضعیت مرطوب را نشان دهد، احتمال اشباع شدن مغزی، وکیوم نامناسب یا وجود منبع ورود رطوبت مطرح است.

تعویض روغن آلوده

تعویض معمول و برنامه‌ریزی‌شده روغن همیشه به معنای الزام قطعی برای تعویض مغزی نیست. بااین‌حال، اگر روغن به دلیل اسید، رطوبت، سوختگی یا آلودگی تعویض شده باشد، مغزی نیز باید بررسی و معمولاً تعویض شود.

Copeland توصیه می‌کند اگر روغن تغییر رنگ داده، بوی اسیدی دارد، نتیجه تست اسید مثبت است یا رطوبت‌نما مقدار بالای رطوبت را نشان می‌دهد، فیلتر درایر تعویض شود.

---

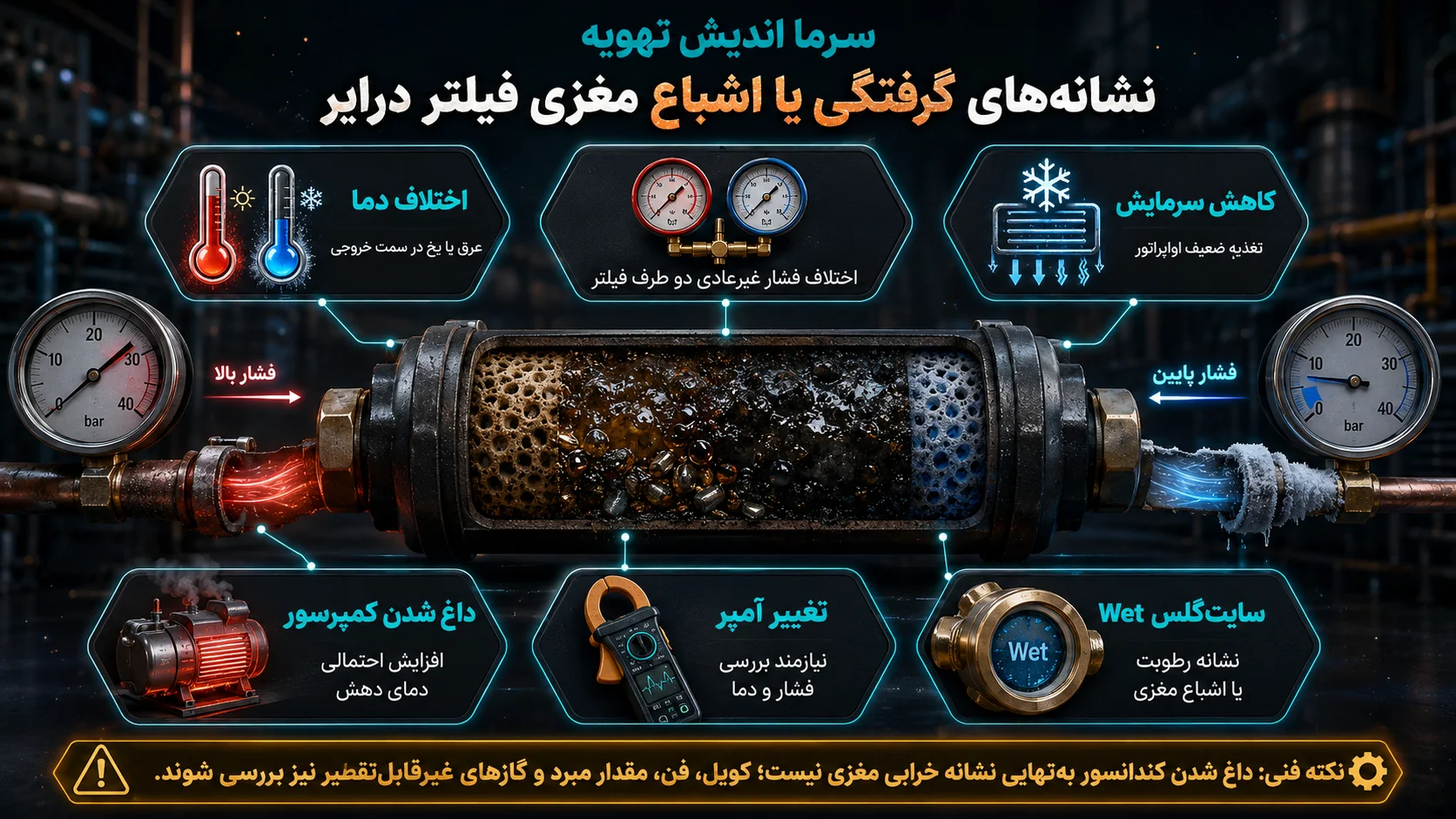

علائم گرفتگی یا اشباع مغزی فیلتر درایر

اختلاف دمای محسوس دو طرف فیلتر

گرفتگی شدید می‌تواند باعث افت فشار و کاهش دمای خروجی شود. وجود عرق یا یخ در سمت خروجی فیلتر یکی از نشانه‌های احتمالی محدودیت جریان است.

البته اختلاف دما به‌تنهایی اثبات‌کننده خرابی مغزی نیست و باید با اندازه‌گیری فشار بررسی شود.

افت فشار

معتبرترین روش بررسی گرفتگی، اندازه‌گیری فشار در ورودی و خروجی پوسته است. افت فشار غیرعادی نشان می‌دهد جریان مبرد با محدودیت مواجه شده است.

کاهش ظرفیت سرمایشی

محدود شدن جریان مبرد می‌تواند باعث کمبود تغذیه اواپراتور، افزایش سوپرهیت و کاهش توان سرمایش شود.

داغ شدن کمپرسور

کمبود مبرد عبوری از اواپراتور و کاهش خنک‌کاری کمپرسور می‌تواند دمای دهش را افزایش دهد. این نشانه اختصاصی فیلتر درایر نیست و دلایل دیگری نیز دارد.

افزایش یا تغییر غیرعادی آمپر

گرفتگی مغزی الزاماً همیشه باعث آمپر بالا نمی‌شود؛ بسته به نوع سیستم و شدت محدودیت، آمپر ممکن است کاهش یا تغییر غیرعادی داشته باشد. بنابراین آمپر باید همراه با فشار مکش، فشار دهش، سوپرهیت، سابکول و دما تحلیل شود.

نمایش وضعیت مرطوب در سایت‌گلس

ادامه وضعیت Wet پس از پایدار شدن سیستم می‌تواند نشان دهد مغزی اشباع شده یا منبع ورود رطوبت همچنان برطرف نشده است.

نکته فنی: داغ شدن کندانسور به‌تنهایی علامت مستقیم خرابی مغزی نیست. گرفتگی کویل، خرابی فن، شارژ اضافی مبرد و وجود گازهای غیرقابل‌تقطیر از دلایل رایج‌تر افزایش فشار و دمای کندانسور هستند.

---

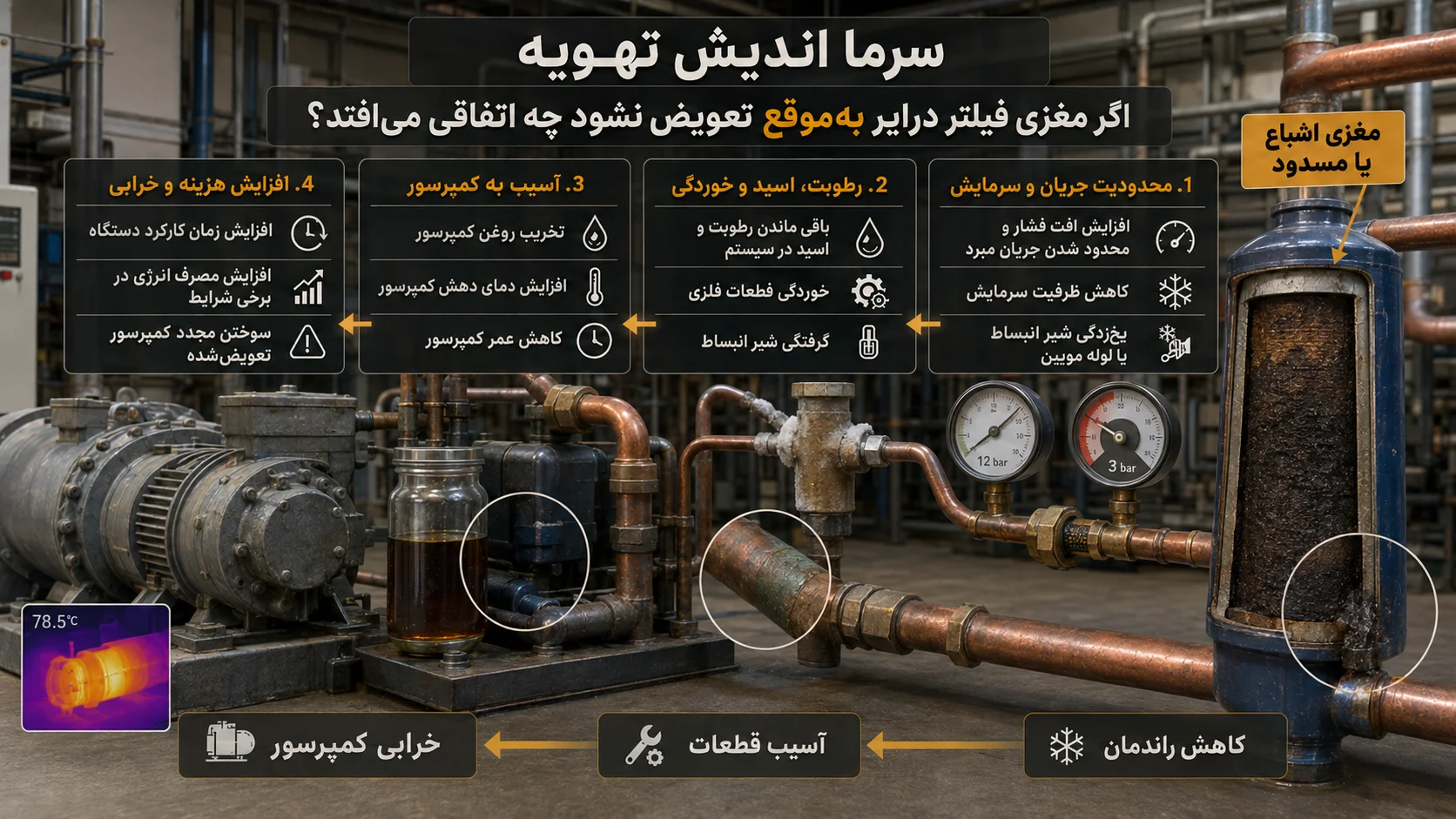

اگر مغزی به‌موقع تعویض نشود چه اتفاقی می‌افتد؟

ادامه کار با مغزی اشباع یا مسدود می‌تواند پیامدهای زیر را داشته باشد:

• افزایش افت فشار و محدود شدن جریان مبرد
• کاهش ظرفیت سرمایش
• یخ‌زدگی شیر انبساط یا لوله مویین
• باقی ماندن رطوبت و اسید در سیستم
• خوردگی قطعات فلزی
• تخریب روغن کمپرسور
• گرفتگی شیر انبساط
• افزایش دمای دهش کمپرسور
• افزایش زمان کارکرد دستگاه
• افزایش مصرف انرژی در برخی شرایط
• کاهش عمر کمپرسور
• سوختن مجدد کمپرسور تعویض‌شده

مغزی اشباع ممکن است از نظر ظاهری سالم باشد؛ بنابراین نباید فقط با مشاهده ظاهر آن درباره سلامت قطعه تصمیم گرفت.

---

تفاوت مغزی خط مایع و خط مکش

در خط مکش، افت فشار اهمیت زیادی دارد؛ زیرا کاهش فشار ورودی کمپرسور می‌تواند ظرفیت و راندمان سیستم را پایین بیاورد. به همین دلیل، پس از پایان پاک‌سازی ممکن است لازم باشد مغزی Burnout با یک عنصر فیلتر کم‌افت جایگزین یا طبق دستور سازنده از مدار خارج شود.

---

راهنمای انتخاب مغزی فیلتر درایر مناسب

انتخاب مغزی فقط بر اساس قطر لوله یا ظاهر آن صحیح نیست. عوامل زیر باید بررسی شوند:

۱. نوع مبرد

ظرفیت جذب آب و توان عبور جریان مغزی برای مبردهای مختلف یکسان نیست. جدول انتخاب سازنده باید دقیقاً برای مبرد موجود در سیستم بررسی شود.

۲. نوع روغن

روغن‌های معدنی، آلکیل‌بنزن، POE و PVE رفتار متفاوتی در برابر رطوبت دارند. سیستم‌های دارای روغن POE معمولاً به کنترل دقیق‌تر رطوبت نیاز دارند.

۳. ظرفیت برودتی سیستم

مغزی کوچک می‌تواند باعث افت فشار شود و ظرفیت کافی برای نگهداری آلودگی نداشته باشد. انتخاب بیش از حد بزرگ نیز باید از نظر ابعاد پوسته، حجم مبرد و توصیه سازنده بررسی شود.

۴. مقدار شارژ مبرد

سیستم‌های دارای لوله‌کشی طولانی یا شارژ مبرد زیاد ممکن است به ظرفیت جذب رطوبت بیشتری نیاز داشته باشند.

۵. محل نصب

مغزی مخصوص خط مایع، خط مکش یا پاک‌سازی Burnout باید متناسب با کاربرد انتخاب شود.

۶. وضعیت آلودگی مدار

برای سیستم جدید و تمیز، یک مغزی استاندارد با ظرفیت مناسب جذب رطوبت کافی است. در مدار اسیدی یا سوخته، باید از مغزی مخصوص اسید و Burnout استفاده شود.

۷. فشار کاری مجاز

پوسته، درپوش، واشرها و اتصالات باید برای حداکثر فشار کاری مبرد و شرایط توقف دستگاه مناسب باشند. این موضوع برای مبردهای پرفشار اهمیت ویژه دارد.

۸. تعداد مغزی موردنیاز

بعضی پوسته‌ها یک، دو، سه یا چهار مغزی می‌پذیرند. تمام خانه‌های تعریف‌شده باید مطابق دستور سازنده تکمیل شوند و مغزی‌ها از نظر مدل با پوسته سازگار باشند.

۹. افت فشار مجاز

مغزی باید در دبی طراحی، افت فشار قابل‌قبولی ایجاد کند. صرفاً یکسان بودن ابعاد فیزیکی به معنی یکسان بودن ظرفیت عبور جریان نیست.

---

سازگاری مغزی با مبردهای رایج

سازگاری نهایی فقط از طریق کاتالوگ همان مدل قابل‌تأیید است. جدول زیر یک راهنمای عمومی است:

وجود نام یک خانواده مبرد در کاتالوگ یک برند به معنای مناسب بودن تمام مغزی‌ها و پوسته‌های آن برند نیست. برای مثال، فشار کاری پوسته‌ای که برای R22 استفاده شده ممکن است برای R410A مناسب نباشد.

برخی مدل‌های Danfoss DML و DCL برای گروه‌هایی از مبردهای HCFC، HFC، HC و HFO ارائه می‌شوند؛ اما کد محصول، فشار مجاز و جدول ظرفیت باید جداگانه کنترل شود.

---

مغزی 48 یا Core 48 چیست؟

عبارت‌هایی مانند 48، Core 48 یا D48 معمولاً به رده ابعادی مغزی‌های تعویض‌پذیر اشاره دارند؛ اما این نام‌گذاری بین همه برندها کاملاً یکسان نیست. در خانواده DCR دانفوس، کد سایز 48 به مغزی با رده 48 cu.in. اشاره دارد و مدل‌های مختلف این سایز از نظر ترکیب جاذب و کاربرد با یکدیگر تفاوت دارند.

برای خرید مغزی D48 باید موارد زیر کنترل شود:

• برند و مدل پوسته
• ابعاد فیزیکی مغزی
• نوع و حجم ماده جاذب
• استاندارد نصب و آب‌بندی
• تعداد مغزی‌های موردنیاز
• کاربرد خط مایع یا مکش
• معمولی یا Burnout بودن
• نوع مبرد و روغن
• ظرفیت عبور جریان

انواع مغزی 48 دانفوس در خانواده DCR

مهم‌ترین مدل‌های Core 48 دانفوس و کاربرد عمومی آن‌ها به شکل زیر هستند:

ترکیب مواد و سازگاری مبرد باید برای کد محصول دقیق کنترل شود؛ یکسان بودن عدد 48 به معنی یکسان بودن عملکرد همه مغزی‌ها نیست.

دو مغزی که هر دو با عنوان 48 فروخته می‌شوند، لزوماً از نظر عملکرد، ترکیب مواد و سازگاری کاملاً یکسان نیستند.

---

برندهای معروف مغزی فیلتر درایر

Danfoss

دانفوس علاوه بر فیلتر درایرهای هرمتیک، خانواده DCR را برای پوسته‌های دارای مغزی تعویض‌پذیر عرضه می‌کند. در این خانواده، مدل‌های 48-DC، 48-DM و 48-DA برای سطوح مختلف کنترل رطوبت و اسید و مدل 48-F برای فیلتراسیون ذرات استفاده می‌شوند.

Sporlan

Sporlan زیرمجموعه Parker، خانواده Catch-All را برای خطوط مایع و مکش عرضه می‌کند. مغزی‌های استاندارد، HH و عناصر فیلتری این برند در پاک‌سازی سیستم‌های آلوده کاربرد گسترده‌ای دارند.

Castel

Castel انواع پوسته، فیلتر درایر و مغزی تعویض‌پذیر را برای تجهیزات تبرید تجاری و صنعتی تولید می‌کند. هنگام انتخاب باید کد مغزی با مدل پوسته Castel تطبیق داده شود.

GMC

در محصولات GMC، مدل‌هایی مانند CSR48، CSR48A و MFC48 برای کاربردهای جذب رطوبت، کنترل اسید و فیلتراسیون مکانیکی استفاده می‌شوند. انتخاب مدل باید با نوع پوسته، محل نصب، مبرد، روغن و هدف سرویس سیستم تطبیق داده شود.

Emerson / Copeland

بخشی از محصولاتی که در بازار با نام Emerson شناخته می‌شوند، اکنون ممکن است تحت نام تجاری Copeland عرضه شوند. در زمان خرید بهتر است به کد فنی قطعه و کاتالوگ جدید توجه شود، نه فقط نام قدیمی برند.

Parker

Parker در حوزه کنترل آلودگی، فیلتراسیون و تجهیزات تبرید محصولات متنوعی دارد و Sporlan یکی از برندهای تخصصی آن در صنعت تبرید است.

اصالت، تاریخ تولید، بسته‌بندی سالم و نگهداری مغزی در پوشش کاملاً آب‌بندی‌شده، از نام برند مهم‌تر نیستند. مغزی که برای مدت طولانی در معرض هوای آزاد قرار گرفته باشد، ممکن است پیش از نصب بخشی از ظرفیت جذب رطوبت خود را از دست بدهد.

---

اشتباهات رایج هنگام نصب مغزی فیلتر درایر

نصب مغزی یا پوسته برخلاف جهت جریان

پوسته‌های یک‌طرفه باید مطابق فلش جریان نصب شوند. جریان معکوس می‌تواند عملکرد فیلتر را مختل یا به اجزای داخلی آسیب وارد کند.

باز کردن زودهنگام بسته‌بندی

ماده جاذب از لحظه تماس با هوا شروع به جذب رطوبت می‌کند. بسته مغزی باید درست پیش از نصب باز شود.

استفاده مجدد از مغزی قدیمی

مغزی مصرف‌شده قابل شست‌وشو و احیای مطمئن در کارگاه نیست. حرارت دادن یا شستن آن نیز مشخصات اولیه کارخانه را بازنمی‌گرداند.

تعویض نکردن واشرها

واشر درپوش باید بررسی و معمولاً با واشر مناسب جدید تعویض شود. استفاده از اورینگ نامناسب می‌تواند باعث نشت مبرد شود.

وکیوم ناقص

مغزی جایگزین پمپ وکیوم نیست. پس از باز شدن مدار باید وکیوم اصولی و تست نشتی انجام شود.

جوشکاری بدون جریان نیتروژن

جوشکاری بدون عبور نیتروژن خشک می‌تواند داخل لوله اکسید ایجاد کند. این ذرات بعداً وارد مغزی و شیر انبساط می‌شوند.

انتخاب ظرفیت کمتر از نیاز

مغزی کوچک ممکن است خیلی زود اشباع شود یا افت فشار زیادی به وجود آورد.

نصب مغزی استاندارد پس از Burnout

پس از سوختن کمپرسور، مغزی معمولی ممکن است ظرفیت لازم برای جذب اسید، دوده و محصولات تجزیه روغن را نداشته باشد.

تماس با ماده جاذب یا شکستن مغزی

مغزی ترک‌خورده یا خردشده نباید نصب شود؛ زیرا ممکن است ذرات آن وارد مدار شوند.

باز کردن پوسته تحت فشار

پیش از باز کردن درپوش باید قسمت مربوطه کاملاً ایزوله و فشار آن به روش ایمن تخلیه شود. مبرد مایع و فشار محبوس می‌توانند باعث آسیب جدی شوند.

---

مراحل اصولی تعویض مغزی فیلتر درایر

این عملیات باید توسط تکنسین آموزش‌دیده انجام شود:

1. دستگاه را خاموش و منبع برق را ایمن کنید.
2. شیرهای لازم را طبق طراحی سیستم ببندید.
3. مبرد قسمت ایزوله‌شده را با تجهیزات مناسب بازیابی کنید.
4. از صفر بودن فشار محبوس مطمئن شوید.
5. درپوش پوسته را مطابق دستور سازنده باز کنید.
6. مغزی مصرف‌شده و باقی‌مانده‌های احتمالی را خارج کنید.
7. داخل پوسته، توری‌ها و صفحات نگهدارنده را بررسی کنید.
8. واشر یا اورینگ درپوش را با قطعه سازگار تعویض کنید.
9. بسته مغزی جدید را درست پیش از نصب باز کنید.
10. مغزی را بدون ضربه و مطابق جهت تعیین‌شده نصب کنید.
11. پیچ‌های درپوش را به‌صورت متقاطع و با گشتاور توصیه‌شده ببندید.
12. تست نشتی با نیتروژن خشک انجام دهید.
13. بخش بازشده مدار را به‌طور اصولی وکیوم کنید.
14. شیرها را به‌آرامی باز کرده و سیستم را راه‌اندازی کنید.
15. اختلاف فشار، سایت‌گلس، دماها و شرایط کمپرسور را کنترل کنید.
16. در سیستم Burnout، تست اسید و بررسی روغن را طبق برنامه تکرار کنید.

Parker توصیه می‌کند پوسته‌های دارای مغزی تعویض‌پذیر به‌درستی مهار شوند تا وزن و لرزش آن‌ها به لوله انتقال پیدا نکند. بستن پیچ‌های درپوش نیز باید مطابق گشتاور اعلام‌شده انجام شود.

سؤالات متداول درباره مغزی فیلتر درایر

۱. مغزی فیلتر درایر چیست؟

قطعه‌ای جاذب و فیلترکننده است که داخل پوسته فیلتر درایر تعویض‌پذیر نصب می‌شود و رطوبت، اسید و ذرات آلاینده را از جریان مبرد جدا می‌کند.

۲. وظیفه اصلی مغزی فیلتر درایر چیست؟

مهم‌ترین وظیفه آن کنترل رطوبت و آلودگی برای محافظت از کمپرسور، روغن و شیر انبساط است.

۳. هر چند وقت یک‌بار باید مغزی تعویض شود؟

زمان ثابتی برای تمام سیستم‌ها وجود ندارد. افت فشار، وضعیت رطوبت‌نما، نتیجه تست اسید، تعمیرات مدار و سوختن کمپرسور معیارهای مهم‌تری هستند.

۴. آیا مغزی فیلتر درایر قابل شست‌وشو است؟

خیر. شست‌وشو ظرفیت ماده جاذب را به شرایط استاندارد کارخانه برنمی‌گرداند و استفاده مجدد قابل‌اعتماد نیست.

۵. چگونه بفهمیم مغزی اشباع شده است؟

نمایش رطوبت در سایت‌گلس، افت فشار، اختلاف دما، یخ‌زدگی خروجی و باقی ماندن اسید یا رطوبت از نشانه‌های احتمالی هستند.

۶. آیا مغزی فیلتر درایر باعث کاهش فشار می‌شود؟

هر فیلتر مقداری افت فشار طبیعی دارد؛ اما افت فشار زیاد معمولاً ناشی از انتخاب سایز نامناسب، تجمع آلودگی یا گرفتگی مغزی است.

۷. بعد از سوختن کمپرسور چه مغزی باید استفاده شود؟

باید از مغزی مخصوص Burnout یا جذب اسید و محصولات سوختگی استفاده شود. انتخاب مدل و مراحل پاک‌سازی باید مطابق دستور سازنده کمپرسور انجام شود.

۸. تفاوت مغزی‌های 48-DC، 48-DM و 48-DA دانفوس چیست؟

48-DC برای ظرفیت استاندارد جذب رطوبت و اسید طراحی شده و ترکیب آن ۸۰٪ مولکولارسیو و ۲۰٪ آلومینای فعال است؛ 48-DM با ۱۰۰٪ مولکولارسیو ظرفیت بالاتری برای جذب رطوبت دارد؛ و 48-DA با ۷۰٪ آلومینای فعال برای جذب اسید و پاک‌سازی مدار پس از Burnout مناسب‌تر است.

۹. آیا مغزی D48 برای تمام پوسته‌ها مناسب است؟

خیر. باید ابعاد، ساختار نصب و کد سازگاری مغزی با مدل پوسته بررسی شود.

۱۰. آیا مغزی فیلتر درایر برای R410A مناسب است؟

فقط اگر سازنده، مغزی و پوسته موردنظر را برای R410A و فشار کاری آن تأیید کرده باشد.

۱۱. چرا بعد از تعویض کمپرسور باید مغزی هم تعویض شود؟

زیرا مغزی قبلی ممکن است اشباع یا آلوده باشد و آلودگی را دوباره به کمپرسور جدید منتقل کند. این موضوع پس از سوختن کمپرسور اهمیت بیشتری دارد.

۱۲. مغزی خط مایع بهتر است یا خط مکش؟

این دو جایگزین مستقیم یکدیگر نیستند. خط مایع برای محافظت عمومی مدار و شیر انبساط استفاده می‌شود؛ خط مکش بیشتر برای پاک‌سازی و محافظت مستقیم از کمپرسور کاربرد دارد.

۱۳. آیا می‌توان مغزی مکش را دائماً در مدار نگه داشت؟

به مدل مغزی، افت فشار و دستور سازنده بستگی دارد. پس از پایان پاک‌سازی ممکن است لازم باشد مغزی با عنصر فیلتر کم‌افت جایگزین شود.

۱۴. آیا باز کردن کوتاه مدار به تعویض مغزی نیاز دارد؟

در همه موارد الزام قطعی ندارد؛ اما مدت تماس با هوا، نوع روغن، میزان آلودگی، شرایط محیط و حساسیت سیستم باید بررسی شود.

۱۵. سایت‌گلس بعد از تعویض مغزی فوراً باید وضعیت Dry نشان دهد؟

الزاماً خیر. جذب و گردش رطوبت زمان می‌برد و سیستم باید به شرایط پایدار برسد. اگر وضعیت مرطوب ادامه یافت، احتمال اشباع مغزی، وکیوم ناقص یا وجود منبع ورود رطوبت مطرح است.

۱۶. آیا مغزی بزرگ‌تر همیشه بهتر است؟

نه همیشه، اما کم‌ظرفیت انتخاب کردن خطرناک است. مغزی باید بر اساس دبی، ظرفیت جذب آب، مقدار شارژ و افت فشار انتخاب شود.

۱۷. آیا می‌توان بسته مغزی را چند ساعت قبل از نصب باز کرد؟

خیر. بسته‌بندی باید دقیقاً هنگام نصب باز شود تا ماده جاذب، رطوبت هوای محیط را جذب نکند.

---

جمع‌بندی

مغزی فیلتر درایر قطعه‌ای مصرفی اما بسیار مهم در سیستم‌های تبرید و تهویه مطبوع است. این قطعه با جذب رطوبت، اسید و محصولات تجزیه روغن و همچنین نگهداری ذرات جامد، از کمپرسور و تجهیزات کنترلی مدار محافظت می‌کند.

برای انتخاب صحیح مغزی باید نوع مبرد، روغن، ظرفیت سیستم، مقدار شارژ، محل نصب، فشار کاری و میزان آلودگی مدار در نظر گرفته شود. در سیستم جدید، ظرفیت جذب رطوبت اهمیت زیادی دارد؛ اما پس از اسیدی شدن مدار یا سوختن کمپرسور، استفاده از مغزی ترکیبی یا Burnout ضروری‌تر خواهد بود.

مغزی فیلتر درایر جایگزین وکیوم، تست نشتی، جوشکاری با نیتروژن و پاک‌سازی اصولی نیست. بهترین نتیجه زمانی حاصل می‌شود که تمام این مراحل در کنار انتخاب درست مغزی انجام شوند.
